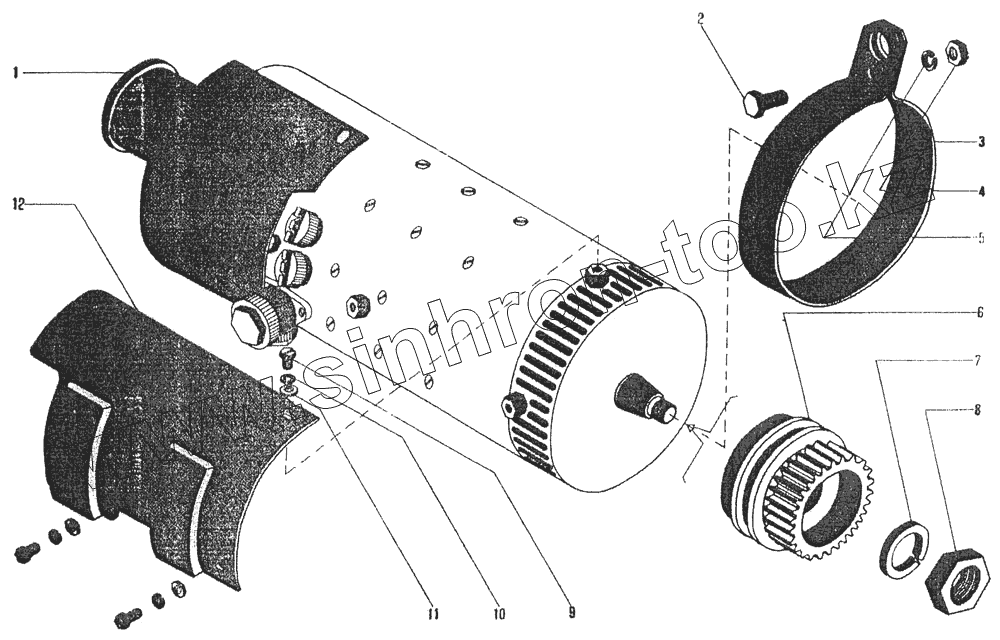

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Генератор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
3309-40-3 3309-40-3 Генератор Г-6,5С-1С с втулкой
Подшипник 2306Л2Т [ГОСТ 8328-75] Подшипник 2306Л2Т [ГОСТ 8328-75] Подшипник 2306Л2Т
Подшипник 306К [ГОСТ 8338-75] Подшипник 306К [ГОСТ 8338-75] Подшипник 306К
3309-00-6 3309-00-6 Установка генератора на картере
1 3309-25-2 Генератор Г-6,5С-1С, Г-6,5С-1С ТУ
2 356-67-1А Болт М10х25
3 3309-24 Хомут
4 351-60 Гайка М10х1
5 353-26 Шайба 10Т
6 3308-233-2 Втулка
7 353-29 Шайба 18Н
8 351-14 Гайка М18х1,5
9 Х1-9969а Болт М6х12
10 Шайба 6 [ГОСТ 6402-70] Шайба 6
11 Х3-10330М Шайба
12 309-55 Щиток охлаждения генератора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
