Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Блок цилиндров

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

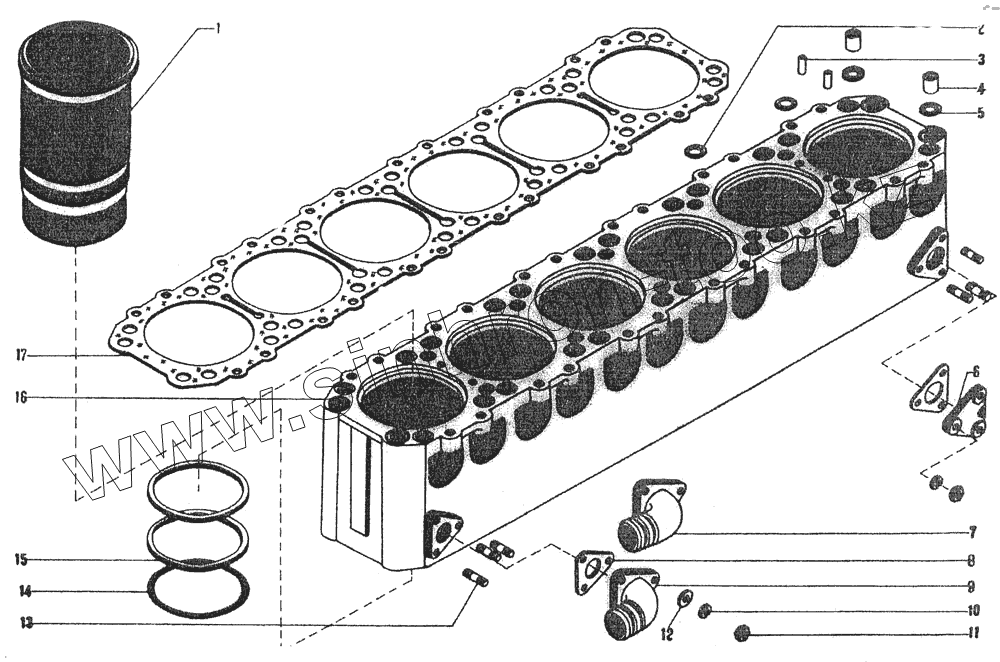

Позиция на иллюстрации	Заводской номер детали		Название детали
406-12-64	406-12-64		Блок правый
303-01-22	303-01-22		Блок цилиндров левый
303-00-22	303-00-22		Блок цилиндров правый
303-03-14	303-03-14		Рубашка цилиндров
406-13-64	406-13-64		Блок левый
1	303-07-22-01		Гильза
2	303-38-11		Кольцо
3	352-18		Штифт цилиндрический 8х22
4	303-18-1А		Трубка
5	303-10-2		Кольцо
6	303-13-2		Заглушка
7	3303-21-5Б		Патрубок левый
8	303-14-2		Прокладка
9	303-15-2Б		Патрубок правый
10	353-24		Шайба 8Т
11	351-02		Гайка М8
12	353-05-1		Шайба
13	350-123		Шпилька М8х32
14	303-12		Кольцо уплотнения гильзы
15	303-11А		Кольцо
16	303-06-21		Рубашка цилиндров
17	3303-08-2		Прокладка
