Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Вал-шестерня с деталями

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

25

26

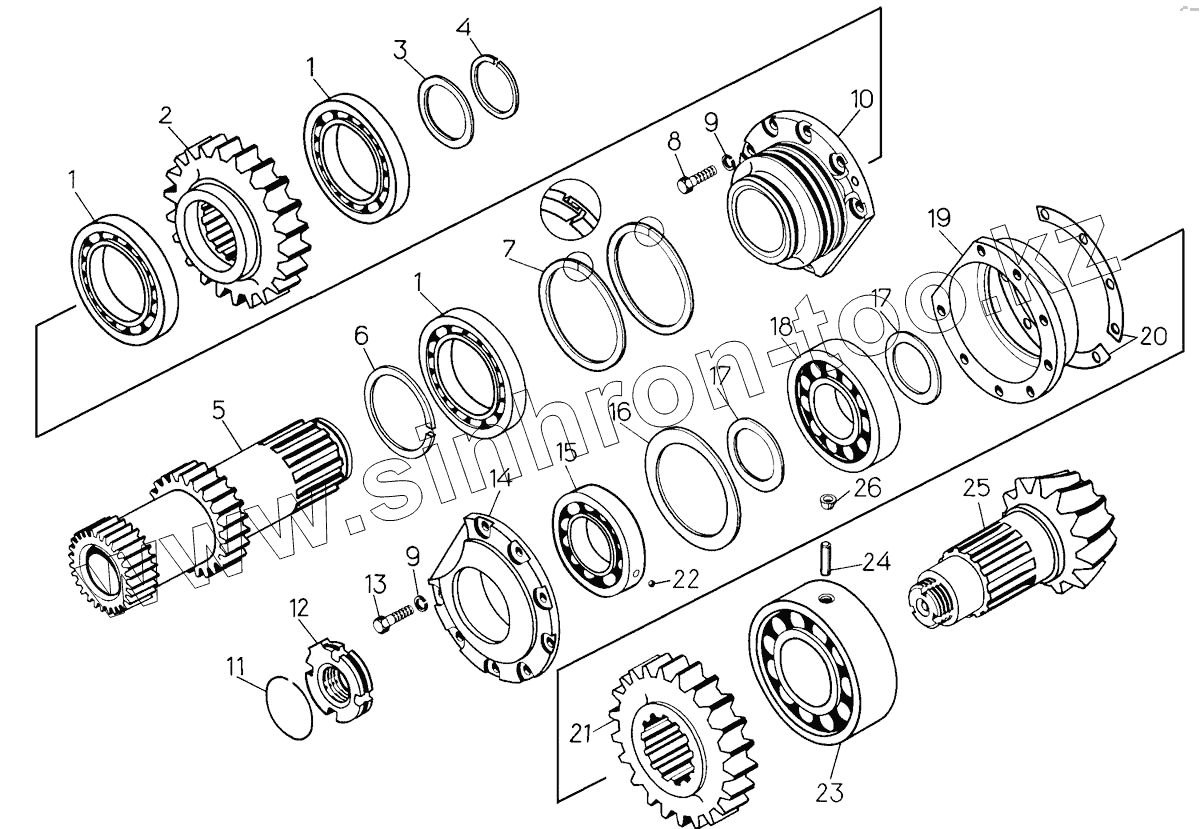

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6920М		Подшипник 6920М
2	64-12-105		Колесо зубчатое
3	62-12-35		Втулка
4	В70		Кольцо В70
5	64-12-76		Колесо зубчатое
6	В100		Кольцо В100
7	64-14-124		Кольцо
8	БолтМ12-6gх30.58.019		Болт
9	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
10	64-12-127СП		Ступица
11	64-12-57		Фиксатор
12	64-12-56		Упор
13	БолтМ10-6gх40.58.019		Болт
14	64-12-118		Крышка
15	700-39-2302		Подшипник
15	6213H		Подшипник 6213H
15	213		Подшипник 213
16	64-12-85		Проставка
17	64-12-84		Проставка
18	2313КМ		Подшипник 2313КМ
19	64-12-117		Корпус
20	64-12-87-01		Прокладка
20	64-12-87-02		Прокладка
20	64-12-87		Прокладка
21	64-12-106		Колесо зубчатое
22	Б6-200		Шарик Б6-200
23	2615КМ		Подшипник 2615КМ
24	64-12-107		Стопор
25	64-12-79		Вал-шестерня
26	64-12-108		Заглушка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
