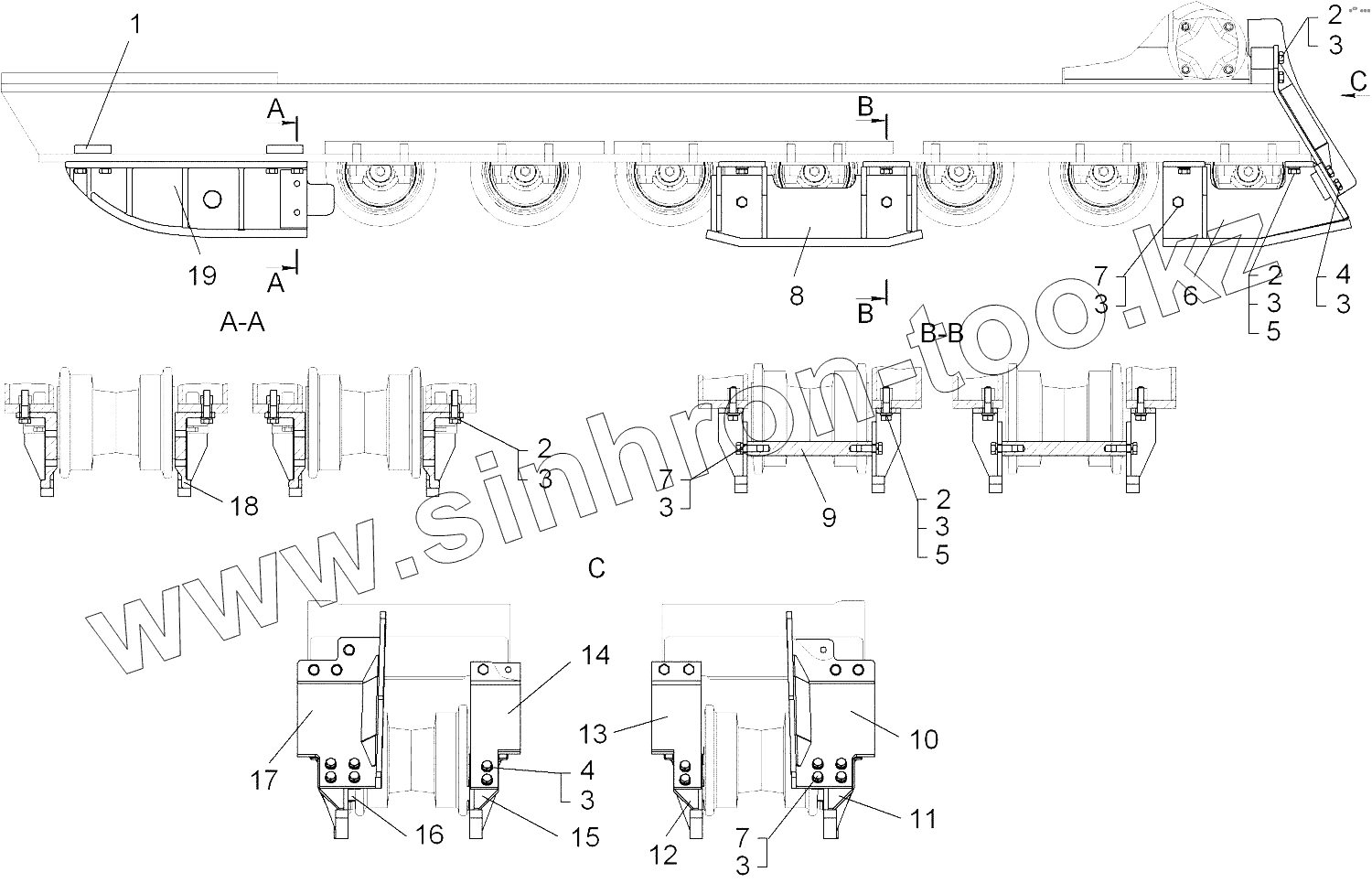

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Установка щитков от схода гусениц

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
116-64-3СП 116-64-3СП Установка щитков от схода гусениц
1 24-64-6 Планка
2 БолтМ16х1,5-6gх70.58.019 Болт М16х1,5-6gх70.58.019
3 Шайба16.ОТ.65Г09 Шайба 16.ОТ.65Г 09
4 700-28-2622 Болт
5 31477-01 Шайба
6 114-64-112СП Щиток
7 БолтМ16х1,5-6gх40.58.019 Болт М16х1,5-6gх40.58.019
8 114-64-111СП Щиток
9 50-64-2 Распорка
10 114-64-114-01СП Скребок
11 114-64-112-01СП Щиток
12 114-64-113СП Щиток
13 114-64-44-01 Заглушка
14 114-64-44 Заглушка
15 114-64-113-01СП Щиток
16 114-64-42 Распорка
17 114-64-114СП Скребок
18 24-64-23 Щиток
19 24-64-22 Щиток
