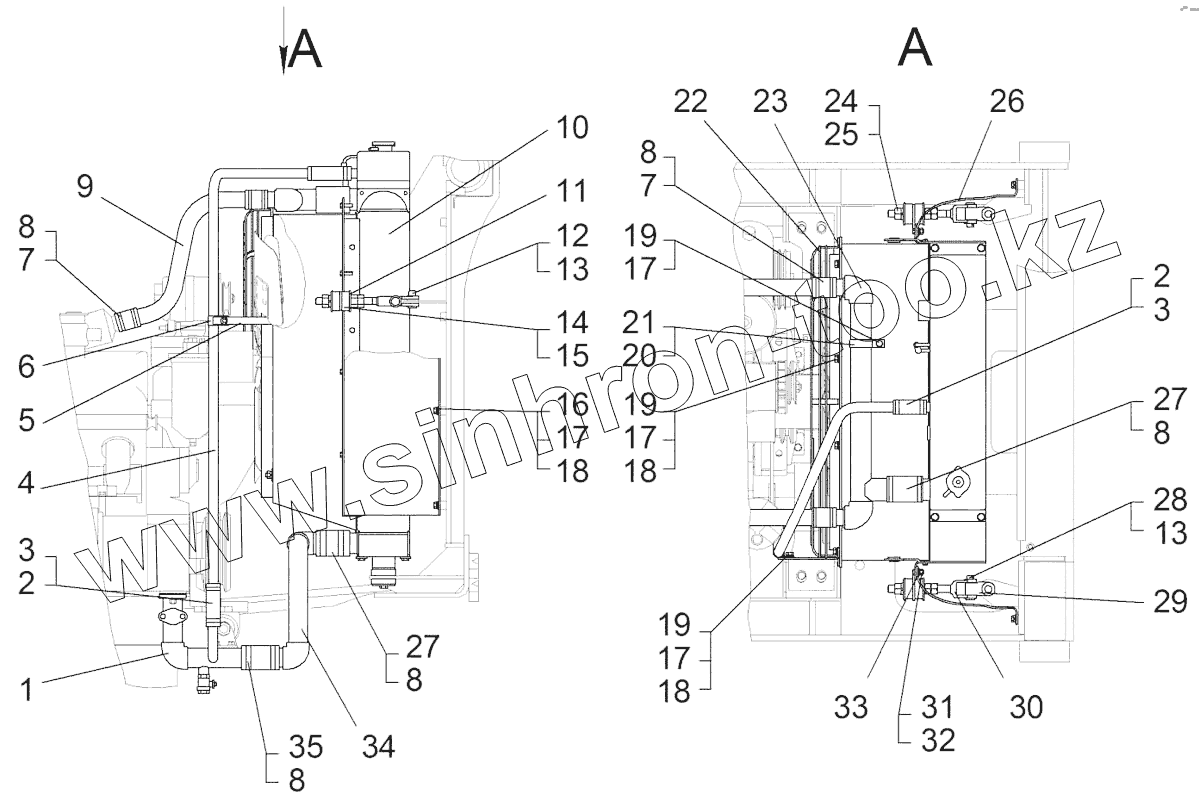

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Установка радиаторов 114-303СП
1
2
2
3
3
4
5
6
7
7
8
8
8
8
8
9
10
11
12
13
13
14
15
16
17
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-301СП | 114-301СП | Установка радиаторов | |
| 1 | 64-08-15СП | Блок радиаторов | |
| 2 | БолтМ8-6gх25.88.35.019 | Болт | |
| 3 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 4 | 64-08-287СП | Кронштейн | |
| 5 | 64-08-290 | Палец | |
| 6 | Шплинт3,2х22.019 | Шплинт | |
| 7 | 64-08-427 | Проушина | |
| 8 | 64-08-290-01 | Палец | |
| 9 | 64-08-291 | Раскос | |
| 10 | ГайкаМ18х1,5-7Н.6.019 | Гайка | |
| 11 | Шайба18.ОТ.65Г.09 | Шайба 18.ОТ.65Г.09 | |
| 12 | 24-08-157 | Втулка | |
| 13 | 700-40-4428 | Втулка | |
| 14 | 24-08-154 | Тарелка амортизатора | |
| 15 | 64-08-471 | Патрубок | |
| 16 | 64-08-562 | Труба | |
| 17 | 64-08-573 | Труба | |
| 18 | ГайкаМ8-7Н.6.019 | Гайка | |
| 19 | 64-08-54 | Накладка | |
| 20 | 64-08-564 | Щиток | |
| 21 | 700-40-3495 | Рукав | |
| 22 | SGТ50-70/9 | Хомут червячный | |
| 23 | 114-08-4 | Планка | |
| 24 | 114-08-3 | Планка | |
| 25 | 114-08-2 | Планка | |
| 26 | 700-40-9749 | Штора | |
| 27 | 3197 | Шайба | |
| 28 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 29 | БолтМ10-6gх20.88.35.019 | Болт | |
| 30 | 700-40-9748 | Уплотнение | |
| 31 | 114-08-1 | Планка боковая | |
| 32 | 700-40-8714 | Прокладка | |
| 33 | 3083 | Гайка | |
| 34 | 64-08-477 | Патрубок | |
| 35 | 700-40-3504 | Рукав | |
| 36 | SGT70-90/9 | Хомут червячный | |
| 37 | 64-08-292СП | Патрубок | |
| 38 | 700-40-3503 | Рукав | |
| 39 | 64-08-389 | Втулка | |
| 40 | 700-40-9292 | Амортизатор | |
| 41 | 64-08-446 | Патрубок | |
| 42 | БолтМ8-6gх30.88.35.019 | Болт | |
| 43 | 31386 | Шайба | |
| 44 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 45 | 3013 | Гайка | |
| 46 | 64-08-388 | Накладка | |
| 47 | БолтМ10-6gх30.58.019 | Болт | |
| 48 | 64-08-265СП | Накладка | |
| 49 | 700-40-9588 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
