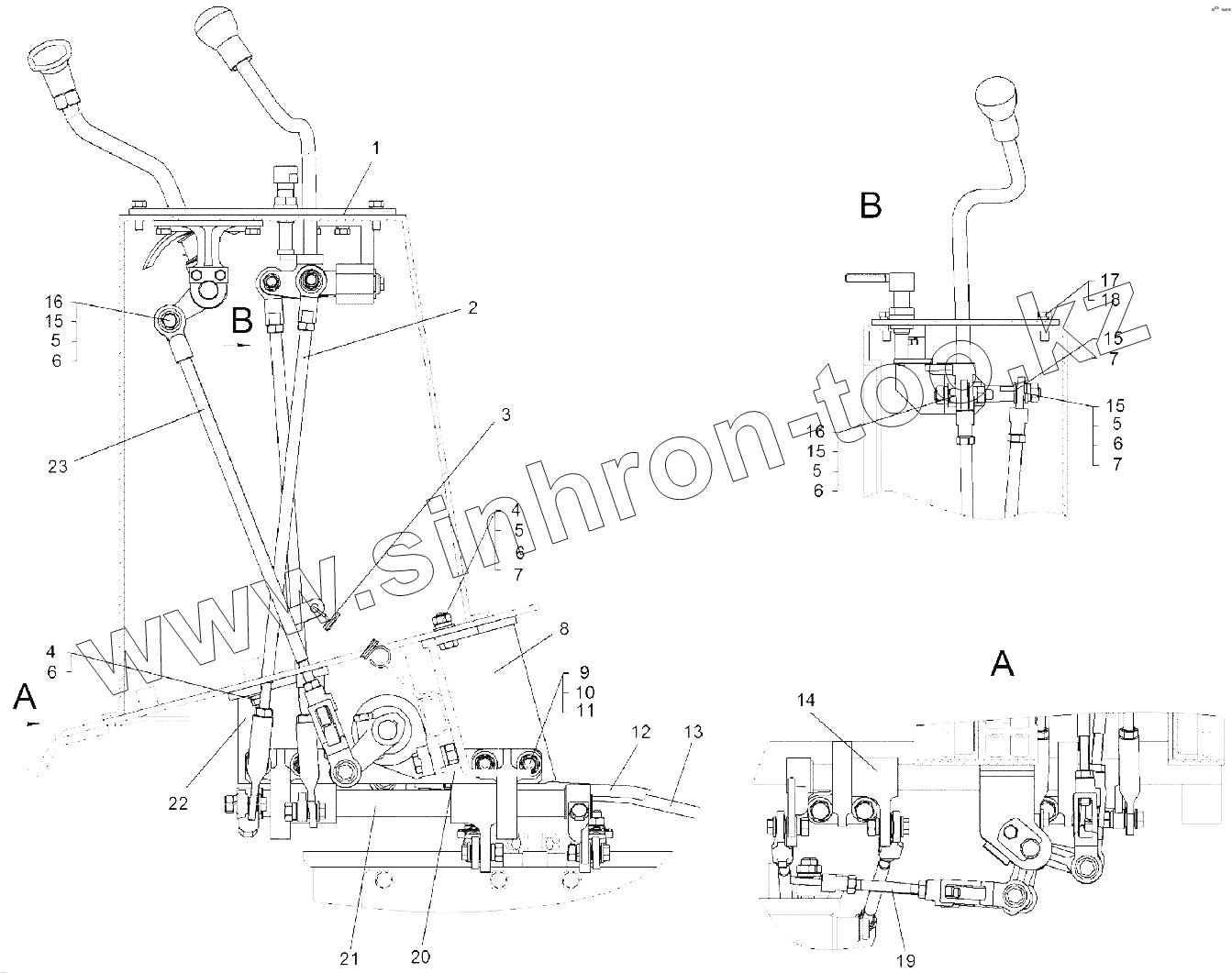

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Установка мостиков управления
1
2
3
4
4
5
5
5
5
6
6
6
6
6
7
7
7
8
9
10
11
12
13
14
15
15
15
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-13-122-01СП | 114-13-122-01СП | Установка мостиков управления | |
| 1 | 114-13-110СП | Блок управления | |
| 2 | 114-13-131-01СП | Тяга | |
| 3 | 700-38-2279 | Пружина | |
| 4 | БолтМ10-6gх30.58.019 | Болт | |
| 5 | ГайкаМ10-7Н.6.019 | Гайка | |
| 6 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 7 | 31308-1 | Шайба | |
| 8 | 116-13-106СП | Стойка | |
| 9 | БолтМ12-6gх40.58.019 | Болт | |
| 10 | ГайкаМ12-7Н.6.019 | Гайка | |
| 11 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 12 | 116-13-101СП | Тяга | |
| 13 | 116-13-101-01СП | Тяга | |
| 14 | 114-13-123СП | Мостик | |
| 15 | 700-28-2508 | Болт | |
| 16 | 31437 | Шайба | |
| 17 | БолтМ8-6gх25.88.35.019 | Болт | |
| 18 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 19 | 114-13-131СП | Тяга | |
| 20 | 116-13-7 | Планка | |
| 21 | 116-13-103СП | Мостик | |
| 22 | 116-13-105СП | Стойка | |
| 23 | 114-13-129СП | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
