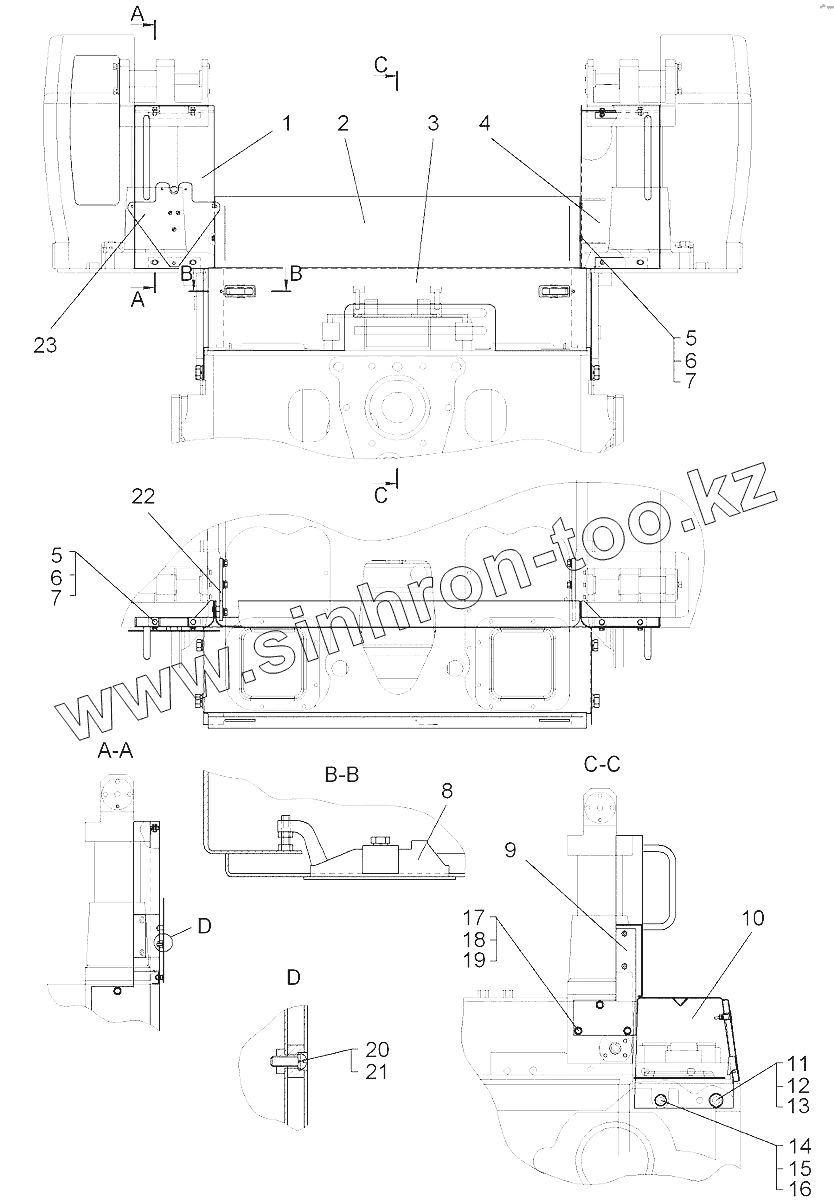

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Установка кожухов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
114-24-5СП	114-24-5СП		Установка кожухов
1	114-24-104СП		Кожух
2	114-24-165СП		Кожух
3	114-24-167СП		Крышка
4	114-24-103СП		Кожух
5	БолтМ8-6gх25.88.35.019		Болт
6	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
7	31386-1		Шайба
8	С2-32-15-3		Замок №С2-32-15-3
9	114-24-100СП		Планка
10	114-24-166СП		Щиток
11	БолтМ24х6510.9ХЛ019		Болт М24х65 10.9ХЛ 019
12	Шайба24.ОТ.65Г.09		Шайба 24.ОТ.65Г.09
13	700-31-2308		Шайба
14	БолтМ20-6gх50.88.35.019		Болт М20-6gх50.88.35.019
15	Шайба20.ОТ.65Г.09		Шайба 20.ОТ.65Г.09
16	31109		Шайба 20х4.02.10ЮА.019
17	БолтМ12-6gх25.58.019		Болт
18	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
19	3135-1		Шайба
20	ВинтВ.М6-6gх16.58.Ц9.ч		Винт В.М6-6gх16.58.Ц9.ч
21	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
22	114-24-100-01СП		Планка
23	114-24-106СП		Планка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
