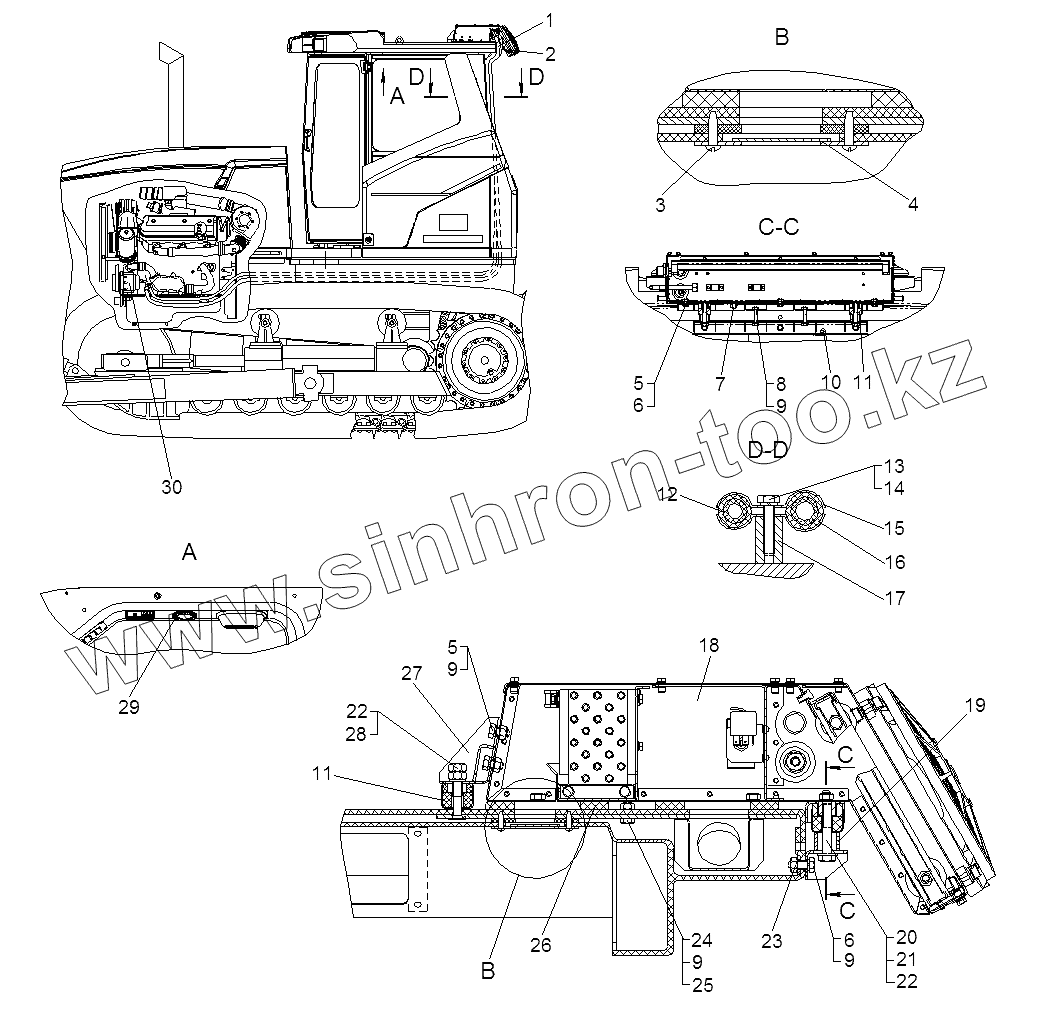

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Установка кондиционера "Август"
1
2
3
4
5
5
6
6
7
8
9
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-71-1СП | 114-71-1СП | Установка кондиционера | |
| 1 | 700-07-1144СП | Шланг | |
| 2 | 700-07-1145СП | Шланг | |
| 3 | МТКZ08340 | Винт самонарезающий самосверлящий 4,2х19 | |
| 4 | 114-71-107СП | Крышка | |
| 5 | БолтМ8-6gх16.88.35.019 | Болт | |
| 6 | БолтМ8-6gх30.88.35.019 | Болт | |
| 7 | 114-71-105СП | Кронштейн | |
| 8 | БолтМ8-6gх50.58.019 | Болт | |
| 9 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 10 | 114-71-106СП | Кронштейн | |
| 11 | 114-71-103СП | Амортизатор задний | |
| 12 | 714-71-232 | Проставка | |
| 13 | БолтМ6-6gx25.88.35.019 | Болт | |
| 14 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 15 | 714-71-231 | Накладка | |
| 16 | 714-71-232-01 | Проставка | |
| 17 | 4368-0625 | Бонка 6х12х25 | |
| 18 | Август23БС-Б-11 | Кондиционер | |
| 19 | 114-71-20 | Трубка | |
| 20 | 700-31-2573 | Шайба | |
| 21 | БолтМ10-6gx55.58.35.019 | Болт М10-6gx55.58.35.019 | |
| 22 | Шайба10.02.3кп | Шайба 10.02.3кп | |
| 23 | 114-71-108СП | Накладка | |
| 24 | ГайкаМ8-7Н.6.019 | Гайка | |
| 25 | Шайба8.02.3кп.019 | Шайба 8.02.3кп.019 | |
| 26 | Прокладка | Прокладка | |
| 27 | 114-71-104СП | Кронштейн | |
| 28 | ГайкаМ10-7Н.6.019 | Гайка | |
| 29 | 700-07-1769 | Диффузор | |
| 30 | 700-07-79СП | Установка компрессора на ЯМЗ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
