Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Оборудование рыхлительное 12Р, 12Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

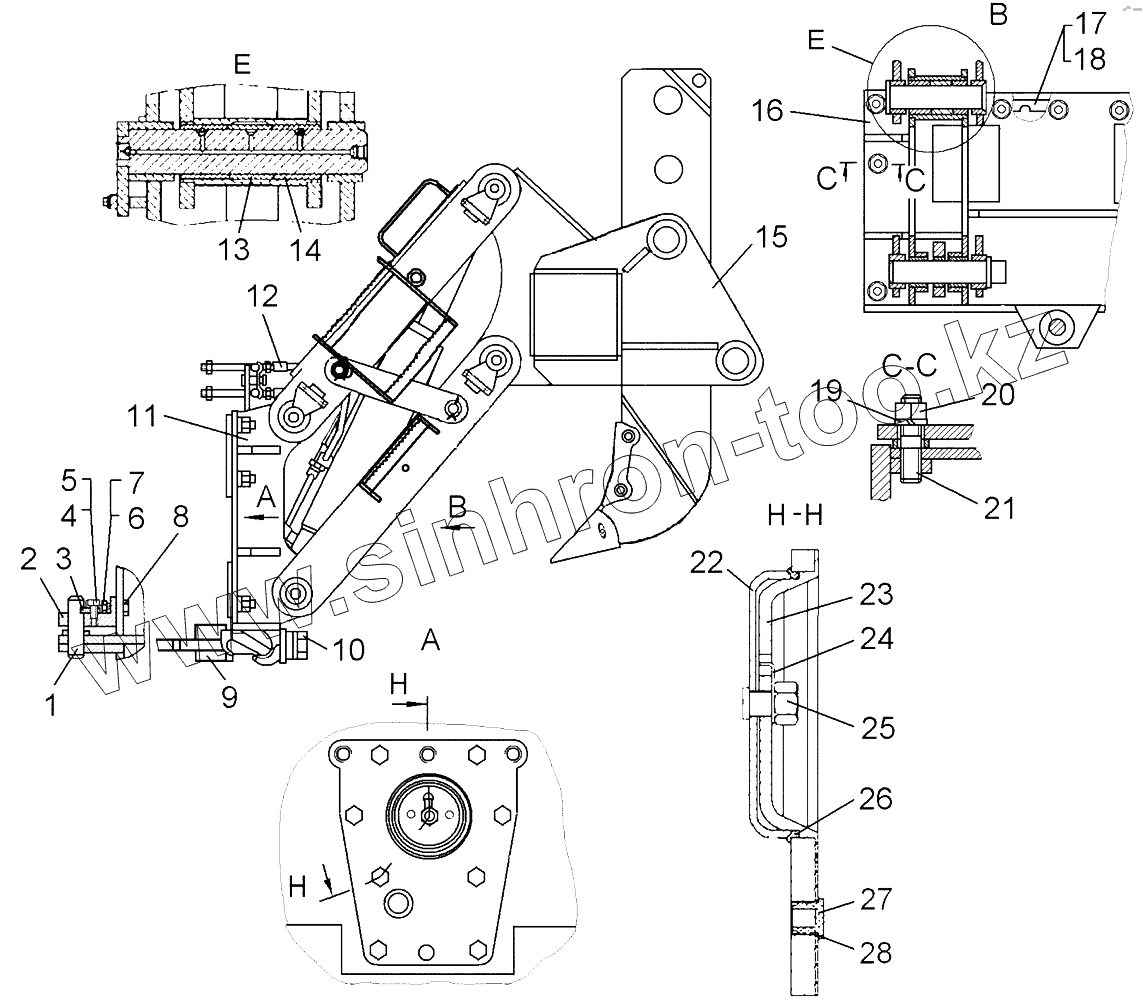

Позиция на иллюстрации Заводской номер детали Название детали
50-50-1-05СП 50-50-1-05СП Оборудование рыхлительное 12Р
50-50-4-05СП 50-50-4-05СП Оборудование рыхлительное 12Н
1 20445 Ось
2 20444 Кронштейн передний
3 20446 Планка
4 БолтМ12х1,25х25.58.019 Болт
5 700-31-2482 Шайба
6 ГайкаМ24-7Н.6.019 Гайка М24-7Н.6.019
7 Шайба24Т.65Г.09 Шайба 24Т.65Г.09
8 БолтМ24-8gх75.88.45.019 Болт
9 50-50-138СП Серьга прицепная
10 700-28-2496 Болт
11 50-50-103СП Рама опорная
12 50-50-221СП Установка трубопроводов
13 50-50-385 Втулка распорная
14 50-50-5-1 Втулка
14 50-50-5 Втулка
15 50-50-249-03СП Оборудование рыхлительное
15 50-50-247-04СП Оборудование рыхлительное
16 50-50-248-01СП Рама опорная
17 50-50-216 Прокладка
18 50-50-217 Прокладка
19 Шайба3065Г.09 Шайба 30 65Г.09
20 30230 Гайка
21 29338 Шпилька
22 50-50-325СП Зажим
23 50-50-393 Корпус
24 31536 Шайба стопорная
25 3013 Гайка
26 700-40-9544 Кольцо
27 700-42-2427 Пробка
28 018-022-25-2-5 Кольцо 018-022-25-2-5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
