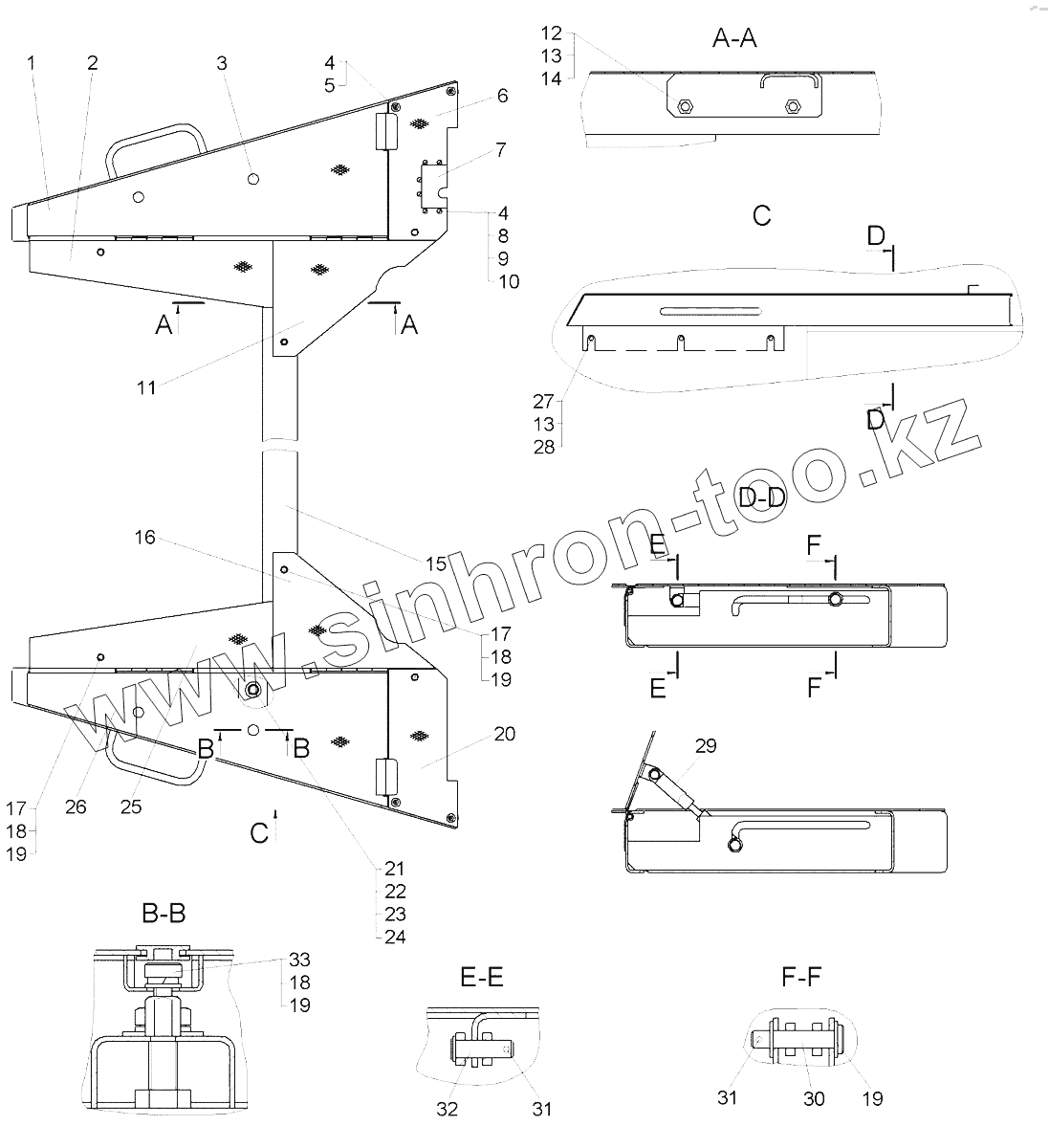

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Инструментальные ящики
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
18
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-24-7СП | 114-24-7СП | Инструментальные ящики | |
| 1 | 114-24-187-01СП | Ящик | |
| 2 | 114-24-191-01СП | Крышка | |
| 3 | 700-40-9305 | Пробка | |
| 4 | 31453 | Шайба | |
| 5 | Е3941ОП26 | Винт специальный | |
| 6 | 114-24-214 | Лист | |
| 7 | 700-40-9834 | Пластина | |
| 8 | ГайкаМ6-7Н.6.019 | Гайка | |
| 9 | ВинтВ.М6-6gх18 | Винт В.М6-6gх18.58.Ц9.ч | |
| 10 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 11 | 114-24-192-01СП | Крышка | |
| 12 | БолтМ12-6gх30.58.019 | Болт | |
| 13 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 14 | Шайба12х2.02 | Шайба 12х2.02 | |
| 15 | 114-24-189СП | Балка | |
| 16 | 114-24-192СП | Крышка | |
| 17 | БолтМ10-6gх30.58.019 | Болт | |
| 18 | Шайба10Т.65ГО9 | Шайба 10Т.65Г.О9 | |
| 19 | Шайба10.02.019 | Шайба 10.02.019 | |
| 20 | 114-24-213 | Лист | |
| 21 | 700-28-2621 | Болт | |
| 22 | 31342 | Шайба | |
| 23 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 24 | Шайба16х2,5.01 | Шайба 16х2,5.01 | |
| 25 | 114-24-191СП | Крышка | |
| 26 | 114-24-187СП | Ящик | |
| 27 | ГайкаМ12-7Н.6.019 | Гайка | |
| 28 | Шайба12.02.019 | Шайба 12.02.019 | |
| 29 | 114-24-193СП | Упор | |
| 30 | 700-47-2132 | Ось | |
| 31 | Шплинт2х16.019 | Шплинт 2х16.019 | |
| 32 | 700-47-2045 | Ось | |
| 33 | 64-55-556 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
