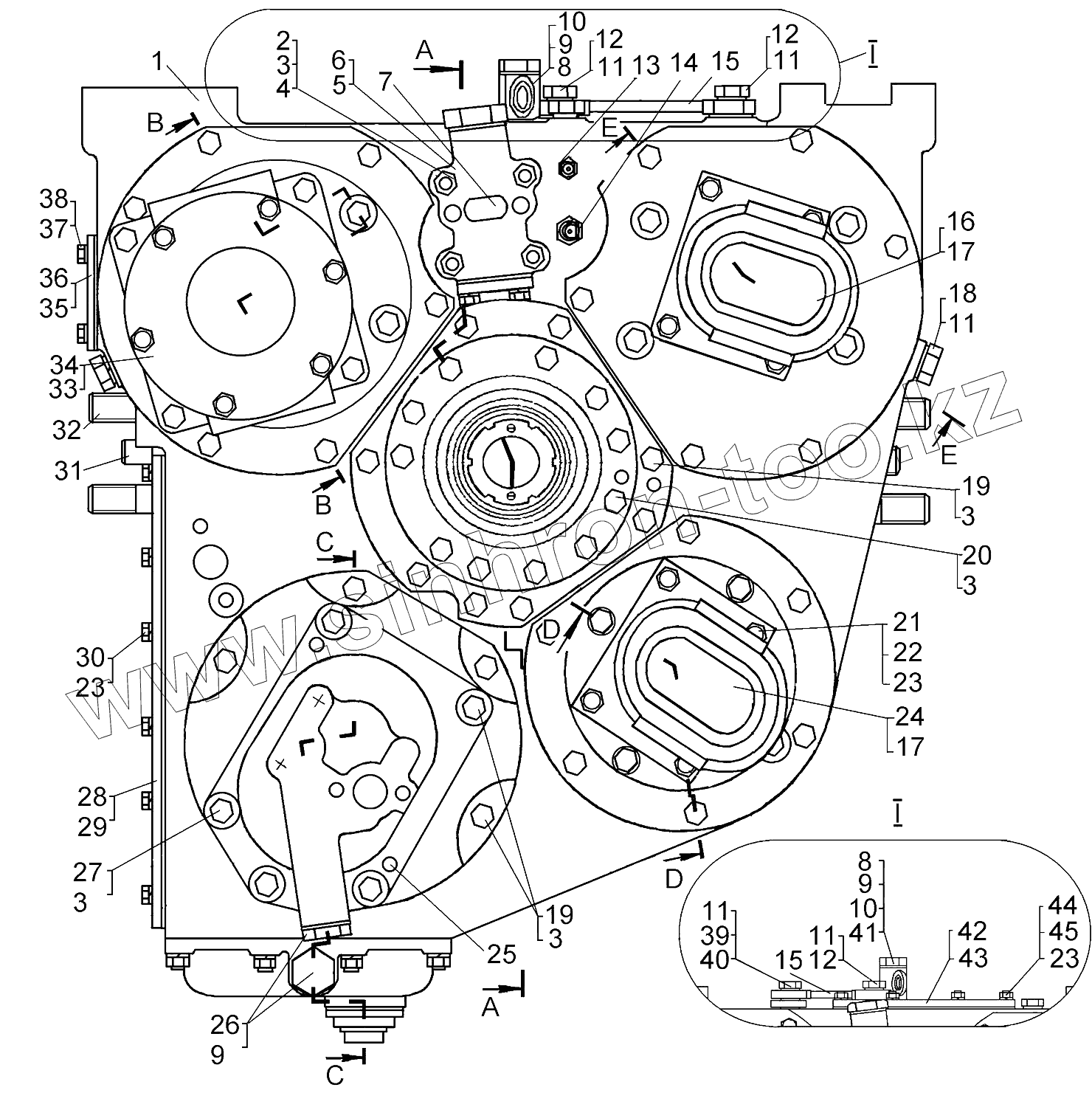

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Гидротрансформатор с редуктором приводов
1
2
3
3
3
3
3
4
5
6
7
8
8
9
9
9
10
10
11
11
11
11
11
12
12
12
13
14
15
15
16
17
17
18
19
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-14СП | 64-14-14СП | Гидротрансформатор с редуктором приводов | |
| 1 | 64-14-412-02 | Корпус | |
| 1 | 700-18-13091 | Корпус | |
| 2 | ГайкаМ12х1,25-7Н.6.019 | Гайка М12х1,25-7Н.6.019 | |
| 3 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 4 | 700-29-2477 | Шпилька | |
| 5 | 700-40-6737 | Прокладка | |
| 6 | 64-14-110СП | Клапан | |
| 7 | 64-14-163СП | Корпус | |
| 8 | 700-41-4179 | Болт поворотного угольника | |
| 8 | 700-41-2575 | Штуцер | |
| 9 | 27х35МН4152-62 | Кольцо 27х35 МН 4152-62 | |
| 10 | 700-18-4043СП | Труба | |
| 11 | 14х20МН4152-62 | Кольцо 14х20 МН 4152-62 | |
| 12 | 700-41-3601 | Болт поворотного угольника | |
| 13 | ММ-126Д | Датчик аварийного давления ММ-126Д | |
| 13 | ММ-126Д-Т | Датчик аварийного давления ММ-126Д-Т | |
| 14 | ТМ100-ВТ | Датчик указателя температуры | |
| 14 | ТМ100-В | Датчик ТМ 100-В | |
| 15 | 111-14-106СП | Трубка | |
| 16 | НШ32М-3Л | Насос | |
| 17 | 700-40-2631 | Прокладка | |
| 18 | 37151 | Пробка | |
| 19 | БолтМ12-6gх30.58.019 | Болт | |
| 20 | БолтМ12-6gх45.58.019 | Болт | |
| 21 | 700-29-2474 | Шпилька | |
| 22 | 700-30-2099 | Гайка | |
| 23 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 24 | НШ50А-3Л | Насос НШ 50А-3Л | |
| 25 | 700-32-2198 | Штифт | |
| 26 | 700-37-2154 | Пробка | |
| 27 | БолтМ12-6gх55.58.019 | Болт | |
| 28 | 700-40-9489 | Прокладка | |
| 29 | 64-14-277 | Крышка | |
| 30 | БолтМ10-6gх30.58.019 | Болт | |
| 31 | 700-32-2210 | Штифт | |
| 32 | 700-29-2136 | Шпилька | |
| 33 | 700-40-9128 | Прокладка | |
| 34 | НШ100А-3Л | Насос | |
| 35 | 700-40-9484 | Прокладка | |
| 36 | 64-14-274 | Крышка | |
| 36 | 700-18-13206 | Крышка | |
| 37 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 38 | БолтМ8-6gх20.88.35.019 | Болт | |
| 39 | 700-41-4178 | Болт поворотного угольника | |
| 40 | 64-14-386 | Втулка | |
| 41 | 64-14-385 | Втулка | |
| 42 | 64-14-384 | Крышка | |
| 43 | 700-40-9807 | Прокладка | |
| 44 | 700-29-681 | Шпилька М10 3р/6gх30.88.38ХС.019 | |
| 45 | ГайкаМ10-7Н.6.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
