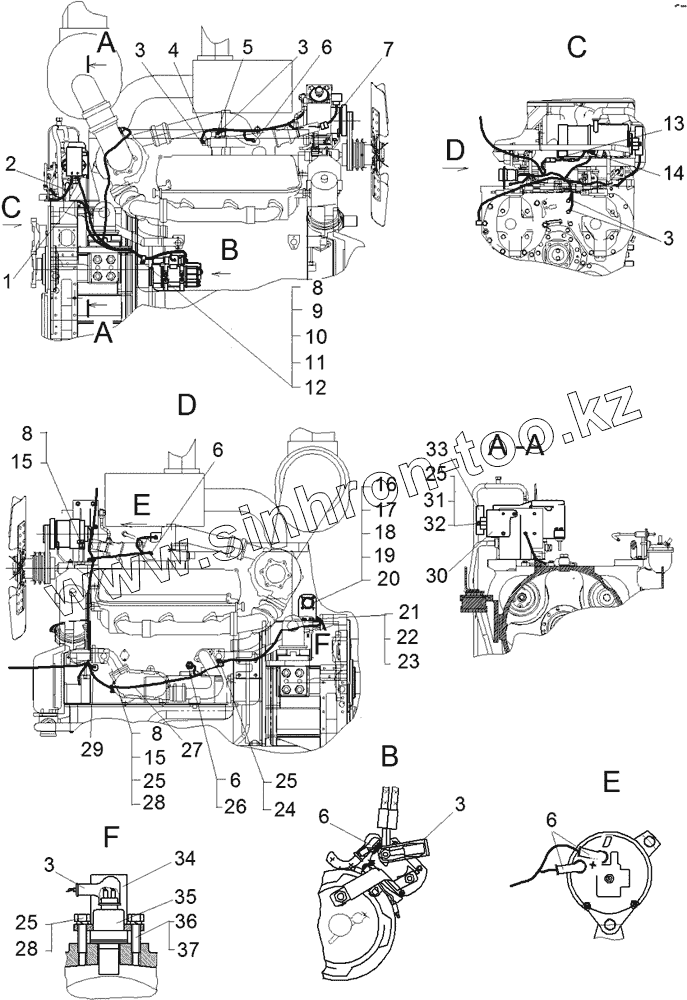

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Электрооборудование двигателя ЯМЗ
1
2
3
3
3
3
3
4
4
5
6
6
6
6
6
7
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
26
26
27
27
28
29
30
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-10-221СП | 114-10-221СП | Электрооборудование двигателя ЯМЗ | |
| 1 | 114-10-242СП | Провод 174А | |
| 2 | 114-10-248СП | Провод 144 | |
| 3 | 700-40-6286 | Наконечник | |
| 4 | ТМ100-В | Датчик ТМ 100-В | |
| 4 | ТМ100-ВТ | Датчик указателя температуры | |
| 5 | ТМ111 | Датчик сигнализатора температуры ТМ 111 | |
| 6 | 700-40-6285 | Наконечник | |
| 7 | 64-10-634СП | Жгут 57 | |
| 8 | 700-40-2654 | Прокладка | |
| 9 | 700-41-3022 | Хомут | |
| 10 | БолтМ14-8gх32.66.019 | Болт М14-8gх32.66.019 | |
| 11 | Шайба14.ОТ.65Г.09 | Шайба 14.ОТ.65Г.09 | |
| 12 | 31484-01 | Шайба | |
| 13 | 64-10-650СП | Жгут 24 | |
| 13 | 114-10-214СП | Жгут 3А | |
| 14 | 114-10-245СП | Жгут | |
| 14 | 64-10-659СП | Жгут 21 | |
| 15 | АВВ-LUSА-SYSТЕМ120/2 | Стяжка кабельная АВВ LUSА-SYSТЕМ 120/2 | |
| 16 | 114-10-226СП | Кронштейн | |
| 17 | ВинтВ.М6-6gх18.58.019 | Винт В.М6-6gх18.58.019 | |
| 18 | ГайкаМ6-7Н.6.019 | Гайка | |
| 19 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 20 | 31358-1 | Шайба | |
| 21 | БолтМ10-6gх20.88.35.019 | Болт | |
| 22 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 23 | 31308-1 | Шайба | |
| 24 | ММ111В | Датчик | |
| 24 | ММ111В-Т | Датчик | |
| 25 | 114-10-212СП | Жгут 2А | |
| 26 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 27 | БолтМ8-6gх30.88.35.019 | Болт | |
| 28 | 3902.3829 | Датчик указателя давления | |
| 29 | 114-10-243СП | Кронштейн | |
| 30 | БолтМ8-6gх45.88.35.019 | Болт М8-6gх45.88.35.019 | |
| 31 | 31386 | Шайба | |
| 32 | ПС315-3723100-Т | Розетка | |
| 32 | ПС315-3723100 | Розетка | |
| 33 | Стакан | Стакан | |
| 34 | 11.3843АМ | Датчик скорости | |
| 35 | 31-88-74 | Прокладка | |
| 36 | Шайба | Шайба | |
| 37 | 41627 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
