Каталог запасных частей к технике: ЧТЗ Бульдозер Б14. Блок радиаторов 114-08-1СП

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

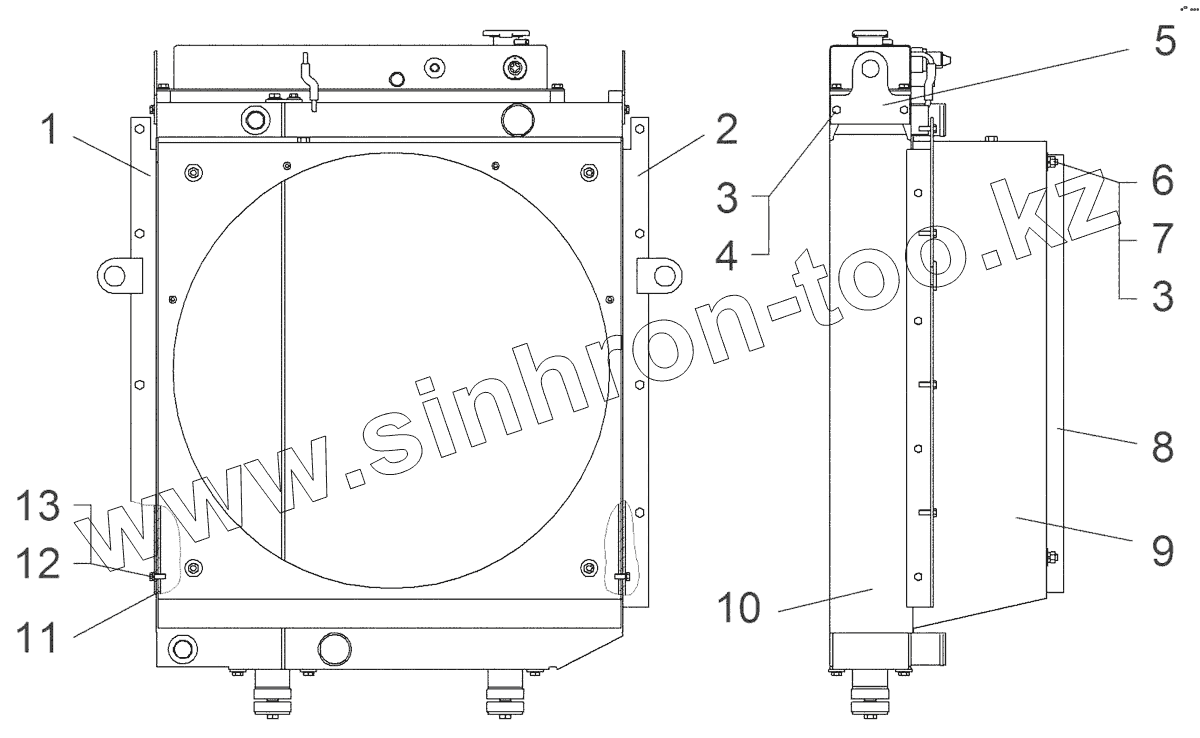

Позиция на иллюстрации	Заводской номер детали		Название детали
114-08-1СП	114-08-1СП		Блок радиаторов
1	114-08-107СП		Уголок левый
2	114-08-108СП		Уголок правый
3	БолтМ10-6gх25.88.35.019		Болт М10-6gх25.88.35.019
4	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
5	114-08-47		Пластина
6	ГайкаМ10-7Н.6.019		Гайка
7	3197-03		Шайба 10х3.02.3кп.Ц9.ч
8	114-08-123СП		Щиток
9	114-08-122СП		Крышка
10	CMS2/OW/-/273B-09-3530581		Блок радиаторов
11	64-08-623		Полоса
12	БолтМ8-6gх25.88.35.019		Болт
13	Шайба8Т.65Г09		Шайба 8Т.65Г.09

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
