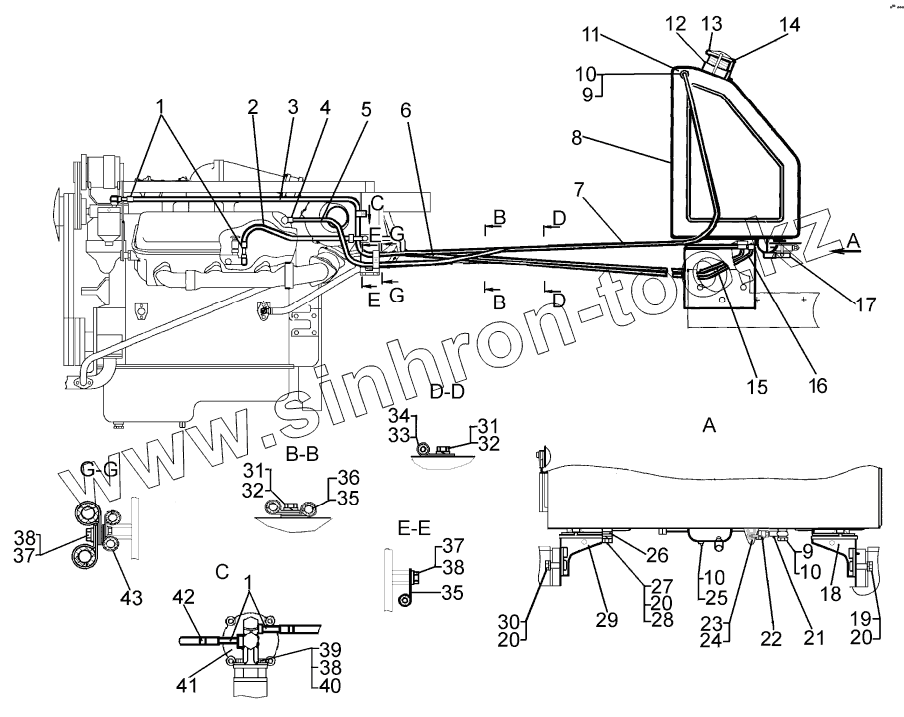

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка топливного бака
1
2
3
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
35
36
37
37
38
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51-41-132СП | Трубка | |
| 2 | 700-46-2258 | Рукав | |
| 3 | 700-46-2324 | Рукав | |
| 4 | 75-25-103СП | Переходник | |
| 5 | 700-46-2140 | Рукав | |
| 6 | 700-46-2347 | Рукав | |
| 7 | 700-07-195СП | Трубка | |
| 8 | 700-07-186СП | Бак топливный | |
| 9 | 700-41-2716 | Штуцер | |
| 10 | 51-06-8 | Кольцо | |
| 11 | 150.50.23 | Фильтр 16 ОБ | |
| 11 | 150.50.26-11 | Фильтр 16 ОБ | |
| 12 | 700-38-2703 | Пружина | |
| 13 | 50-25-247СП | Крышка | |
| 14 | 66-25-12 | Линейка мерная | |
| 15 | ПП6-1 | Кран ПП6-1 | |
| 16 | 50-25-258СП | Труба | |
| 17 | 50-25-189СП | Труба | |
| 18 | 67-25-102СП | Кронштейн | |
| 19 | БолтМ16-8gx30.58.019 | Болт | |
| 20 | Шайба16ОТ65Г09 | Шайба | |
| 21 | 50-25-188СП | Труба | |
| 22 | ПП8 | Кран ПП8 | |
| 22 | ПП8-1 | Кран ПП8-1 | |
| 23 | М6-7Н.6.019 | Гайка | |
| 24 | 6Т65Г09 | Шайба | |
| 25 | БолтМ14x1,5-6gx35.58.019 | Болт | |
| 26 | 700-40-9097 | Прокладка | |
| 27 | БолтМ16-6gx40.58.019 | Болт | |
| 28 | 3178 | Шайба | |
| 29 | 67-25-103СП | Кронштейн | |
| 30 | БолтМ16-8gx30.58.019 | Болт | |
| 31 | БолтМ12-6gx25.58.019 | Болт | |
| 32 | Шайба12ОТ65Г09 | Шайба | |
| 33 | 08414 | Скоба | |
| 34 | 700-40-2973 | Прокладка | |
| 35 | 41627 | Скоба | |
| 36 | 700-40-2654 | Прокладка | |
| 37 | БолтМ10-6gx20.58.019 | Болт | |
| 38 | Шайба10ОТ65Г09 | Шайба | |
| 39 | БолтМ10-40.58.019 | Болт | |
| 40 | 31437 | Шайба | |
| 41 | 51-70-148СП | Фильтр топливный грубой очистки | |
| 42 | SGT12-20/9 | Хомут червячный | |
| 43 | 700-41-2943 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
