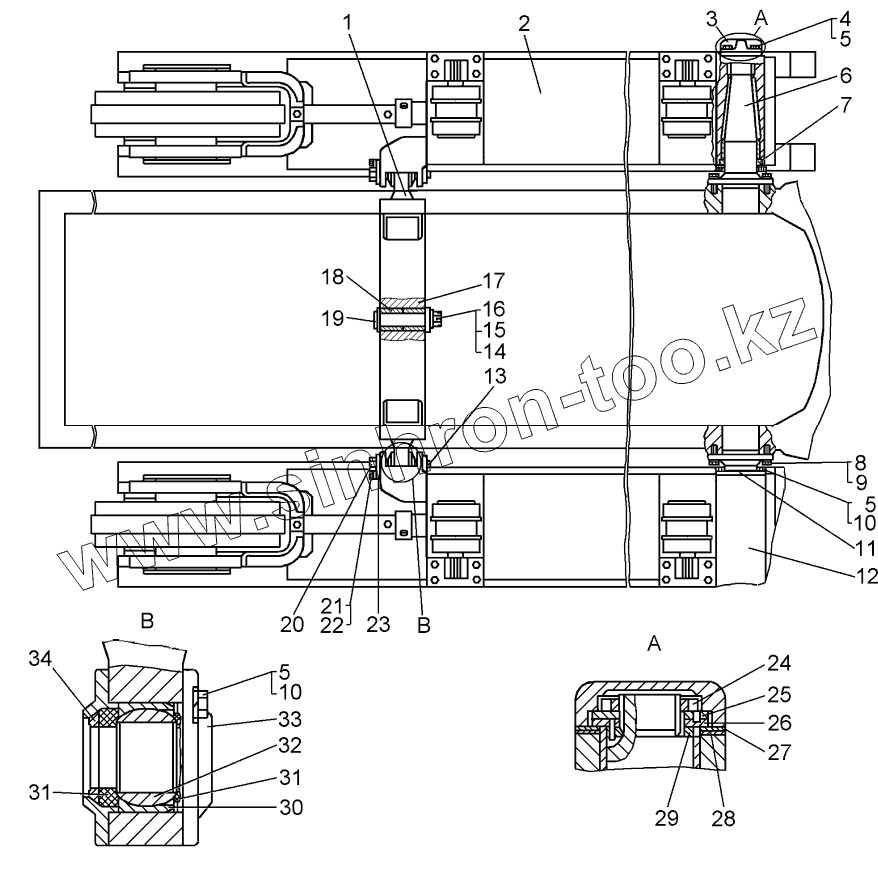

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка тележек
1
2
3
4
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64-20-105-01СП | Установка балки | |
| 2 | 48-21-16СП | Тележка | |
| 3 | 60-19-9-01 | Крышка | |
| 4 | 28648 | Болт | |
| 5 | Шайба12ОТ65Г09 | Шайба | |
| 6 | 64-20-15-01 | Полуось | |
| 7 | 700-42-2724-01 | Кольцо | |
| 8 | БолтМ24-8gх75.88.45.019 | Болт | |
| 9 | Шайба24Т65Г09 | Шайба | |
| 10 | БолтМ12х25.58.019 | Болт | |
| 11 | 64-20-16 | Крышка | |
| 12 | 48-21-15СП | Тележка | |
| 13 | 64-20-12 | Палец | |
| 14 | 700-31-2613 | Шайба | |
| 15 | 700-30-2352 | Гайка | |
| 16 | Шплинт8х80 | Шплинт | |
| 17 | 64-20-106-01СП | Балка | |
| 18 | 20733 | Втулка | |
| 19 | 64-20-13 | Палец | |
| 20 | 700-30-2275 | Гайка | |
| 21 | БолтМ10-6gх25.58.019 | Болт | |
| 22 | Шайба10ОТ65Г09 | Шайба | |
| 23 | 64-20-14 | Стопор | |
| 24 | 19457-01 | Гайка | |
| 25 | 60-19-103СП | Стопор | |
| 26 | 60-19-104СП | Фиксатор | |
| 27 | 15-19-30 | Прокладка | |
| 28 | 700-40-2165 | Прокладка | |
| 29 | 19458 | Прокладка | |
| 30 | 64-20-8 | Обойма | |
| 31 | 700-42-2873 | Сальник | |
| 32 | 64-20-9 | Шарнир | |
| 33 | 64-20-19 | Крышка | |
| 34 | 64-20-10 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
