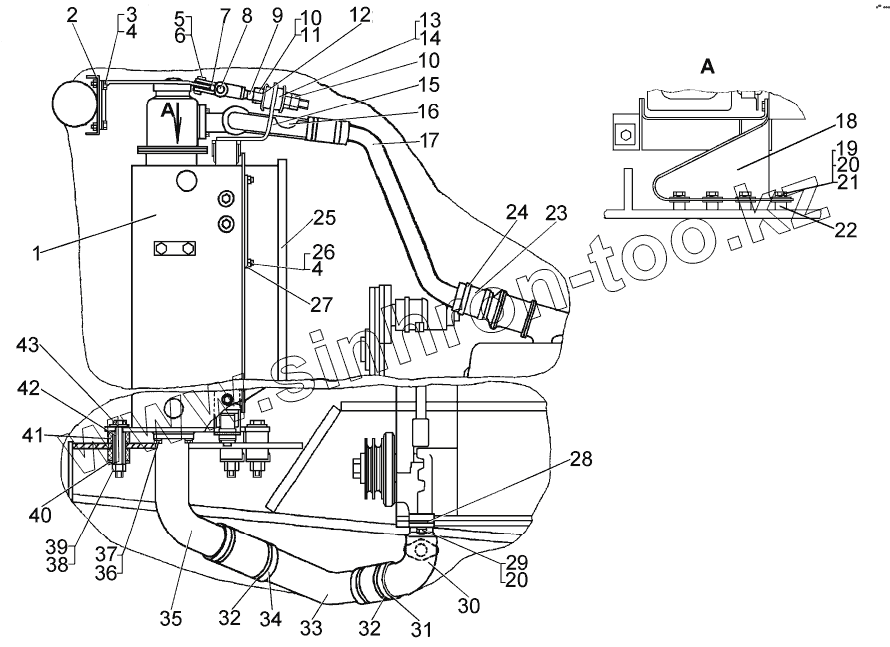

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка радиаторов
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64-08-15СП | Блок радиаторов | |
| 2 | 64-08-287СП | Кронштейн | |
| 3 | БолтМ8-6gх25.88.35.019 | Болт | |
| 4 | Шайба8Т65Г09 | Шайба | |
| 5 | 64-08-290 | Палец | |
| 6 | Шплинт3,2х22.019 | Шплинт | |
| 7 | 64-08-427 | Проушина | |
| 8 | 64-08-290-01 | Палец | |
| 9 | 64-08-291 | Раскос | |
| 10 | ГайкаМ18х1,5-7Н.6.019 | Гайка | |
| 11 | Шайба18ОТ65Г09 | Шайба | |
| 12 | 24-08-154 | Тарелка амортизатора | |
| 13 | 24-08-157 | Втулка | |
| 14 | 700-40-4428 | Втулка | |
| 15 | 64-08-562 | Труба | |
| 16 | 64-08-471 | Патрубок | |
| 17 | 64-08-573 | Труба | |
| 18 | 700-40-9481 | Уплотнение | |
| 19 | БолтМ10-6gх20.58.019 | Болт | |
| 20 | Шайба10ОТ65Г09 | Шайба | |
| 21 | 3197 | Шайба | |
| 22 | 700-51-2009 | Бонка | |
| 23 | 700-40-3495 | Рукав | |
| 24 | SGT50-90/9 | Хомут червячный | |
| 25 | 700-04-583СП | Щиток | |
| 26 | ГайкаМ8-7Н.6.019 | Гайка | |
| 27 | 64-08-54 | Накладка | |
| 28 | 700-40-8714 | Прокладка | |
| 29 | 3083 | Гайка | |
| 30 | 64-08-477 | Патрубок | |
| 31 | 700-40-3504 | Рукав | |
| 32 | 70-90/9 | Хомут червячный SGT | |
| 33 | 64-08-292СП | Патрубок | |
| 34 | 700-40-3503 | Рукав | |
| 35 | 64-08-446 | Патрубок | |
| 36 | БолтМ8-6gх30.88.35.019 | Болт | |
| 37 | 31386 | Шайба | |
| 38 | 3013 | Гайка | |
| 39 | Шайба16ОТ65Г09 | Шайба | |
| 40 | 64-08-388 | Накладка | |
| 41 | 700-40-9292 | Амортизатор | |
| 42 | 64-08-389 | Втулка | |
| 43 | 64-08-265СП | Накладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
