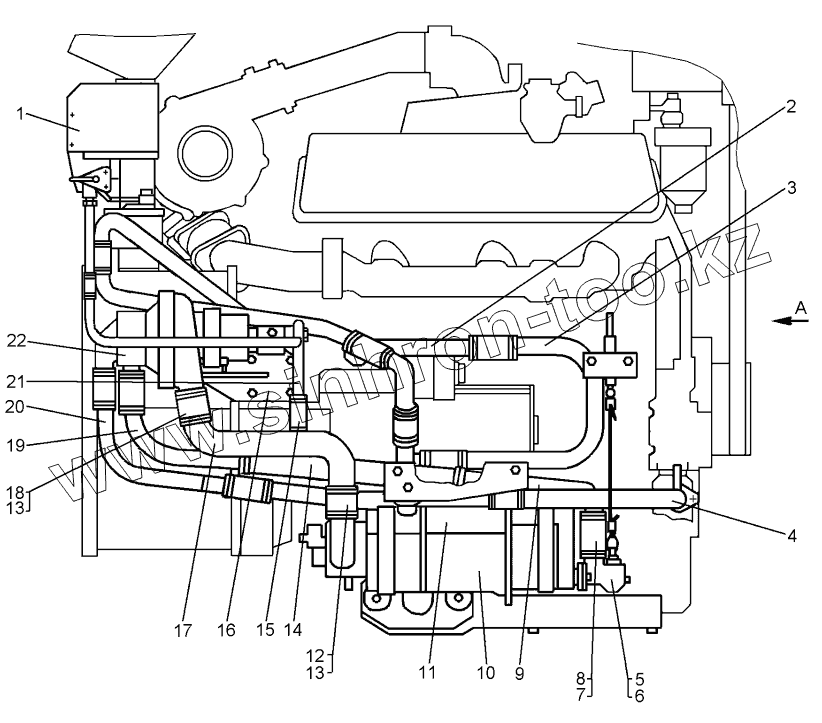

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка подогревателя ПЖД-30Е
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64-10-364СП | Электрооборудование ПЖД-30Е | |
| 2 | 64-43-232СП | Патрубок | |
| 3 | 64-43-276 | Труба | |
| 4 | 64-43-235СП | Трубка | |
| 5 | 21-43-115СП | Кран сливной | |
| 6 | 700-40-3567 | Прокладка | |
| 7 | 700-40-3645-01 | Рукав | |
| 8 | SGT32-50/9 | Хомут червячный | |
| 9 | 64-43-284 | Трубка | |
| 10 | 64-43-247СП | Котел подогревателя | |
| 11 | 64-43-282 | Трубка | |
| 12 | 700-46-2342 | Рукав | |
| 13 | SGT50-70/9 | Хомут червячный | |
| 14 | 700-46-2223-01 | Рукав | |
| 15 | SGT12-20/9 | Хомут червячный | |
| 16 | 64-43-237СП | Кронштейн | |
| 17 | 64-43-248СП | Патрубок | |
| 18 | 700-46-2343 | Рукав | |
| 19 | 64-43-283 | Патрубок | |
| 20 | 64-43-281 | Труба | |
| 21 | 64-43-238СП | Трубка | |
| 22 | 64-43-249СП | Агрегат насосный подогревателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
