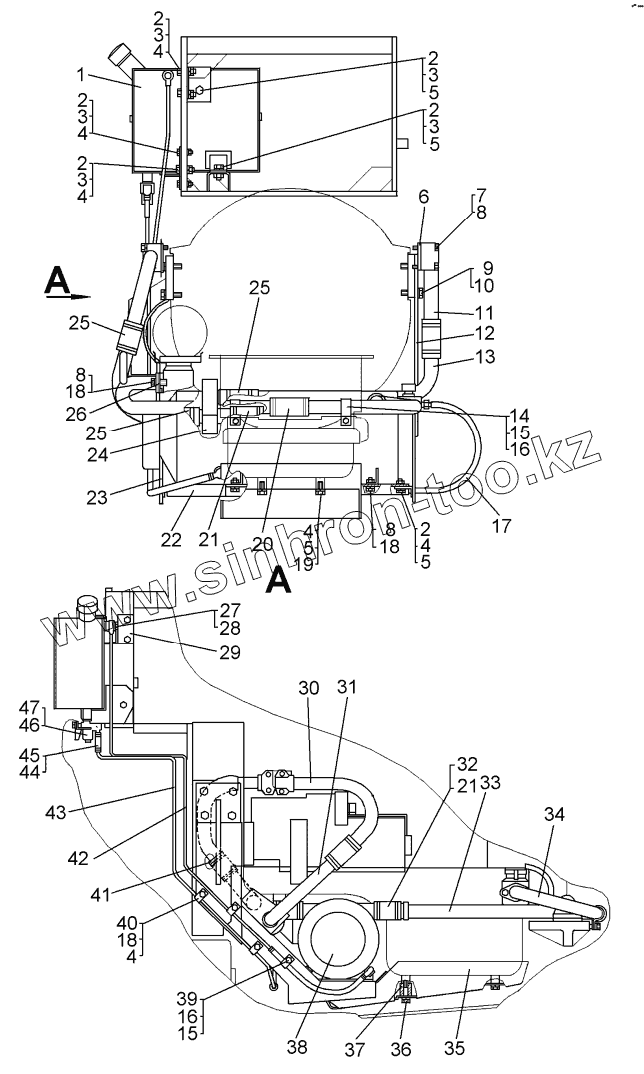

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка подогревателя HYDRONIC 35
1
2
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
6
7
8
8
8
9
10
11
12
13
14
15
15
16
16
17
18
18
18
19
20
21
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-04-628СП | Бак | |
| 2 | БолтМ10-6gx25.58.019 | Болт | |
| 3 | ГайкаМ10-7Н.6.019 | Гайка | |
| 4 | Шайба10ОТ65Г09 | Шайба | |
| 5 | 31308 | Шайба | |
| 6 | 700-40-8718 | Прокладка | |
| 7 | БолтМ8-6gx50.58.019 | Болт | |
| 8 | Шайба8Т65Г09 | Шайба | |
| 9 | БолтМ14-6gx40.58.019 | Болт | |
| 10 | Шайба14ОТ65Г09 | Шайба | |
| 11 | 700-04-625СП | Патрубок | |
| 12 | 700-04-620СП | Кронштейн | |
| 13 | 700-04-1021 | Труба | |
| 14 | 700-54-201-19 | Хомутик | |
| 15 | БолтМ6-6gx12.88.35.019 | Болт | |
| 16 | Шайба6Т65Г09 | Шайба | |
| 17 | 700-46-2344 | Рукав | |
| 18 | БолтМ8-6gx20.88.35.019 | Болт | |
| 19 | БолтМ10-6gx20.58.019 | Болт | |
| 20 | 700-46-2223 | Рукав | |
| 21 | 700-40-3686 | Рукав | |
| 22 | 700-04-618СП | Плита | |
| 23 | 700-04-621СП | Кронштейн | |
| 24 | 700-04-632СП | Коробка | |
| 25 | 700-40-3645-01 | Рукав | |
| 26 | 700-40-9522 | Прокладка | |
| 27 | 700-04-2457 | Болт поворотного угольника | |
| 28 | Кольцо12x18 | Кольцо | |
| 29 | 700-04-1031 | Кронштейн | |
| 30 | 700-04-624СП | Патрубок | |
| 31 | 700-04-1022 | Труба | |
| 32 | SGT32-50/9 | Хомут червячный | |
| 33 | 700-04-623СП | Труба | |
| 34 | 700-04-622СП | Труба | |
| 35 | 700-04-619СП | Газоход | |
| 36 | 64-43-215 | Втулка | |
| 37 | БолтМ10-6gx50.58.019 | Болт | |
| 38 | HYDRONIC35-24В | Подогреватель | |
| 39 | 700-54-233 | Скоба | |
| 40 | 41638 | Хомутик | |
| 41 | 700-40-3645 | Рукав | |
| 42 | 700-04-672СП | Трубка | |
| 43 | 700-04-671СП | Трубка | |
| 44 | SGT12-22/9 | Хомут червячный | |
| 45 | 700-46-2344-01 | Рукав | |
| 46 | Кольцо14x20 | Кольцо | |
| 47 | КранКр-12Д | Кран |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
