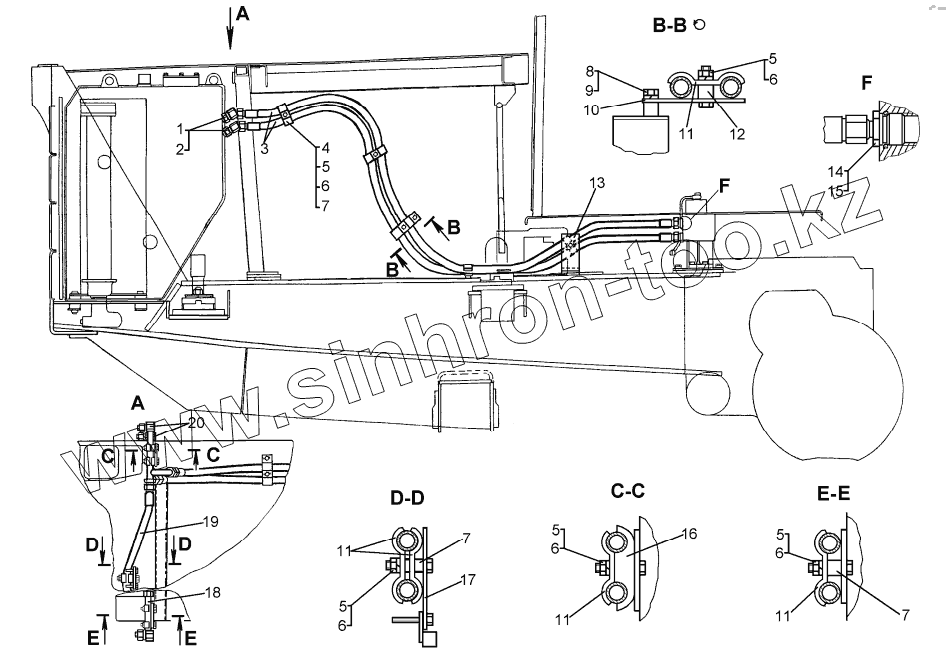

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка передних трубопроводов
1
2
3
3
4
5
5
5
5
5
6
6
6
6
6
7
7
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-41-3565 | Гайка накидная | |
| 2 | 700-41-3571 | Заглушка сферическая | |
| 3 | 50-26-486-20СП | Рукав 20 | |
| 3 | 50-26-486-21СП | Рукав 20 | |
| 4 | БолтМ12-6gх45.58.019 | Болт | |
| 5 | Шайба12ОТ65Г09 | Шайба | |
| 6 | 3011 | Гайка | |
| 7 | 41832 | Втулка | |
| 8 | БолтМ10-6gх25.58.019 | Болт | |
| 9 | Шайба10ОТ65Г09 | Шайба | |
| 10 | 64-26-273СП | Кронштейн | |
| 11 | 50-60-230 | Прижим | |
| 12 | 50-26-115 | Втулка | |
| 13 | 50-26-768СП | Кронштейн | |
| 14 | 700-41-3813 | Штуцер | |
| 15 | 46764 | Кольцо | |
| 16 | 50-26-284 | Планка | |
| 17 | 64-26-281СП | Кронштейн | |
| 18 | 64-26-266СП | Труба | |
| 19 | 50-26-485-04СП | Рукав 16 | |
| 19 | 50-26-485-05СП | Рукав 16 для тропиков | |
| 20 | 64-26-265СП | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
