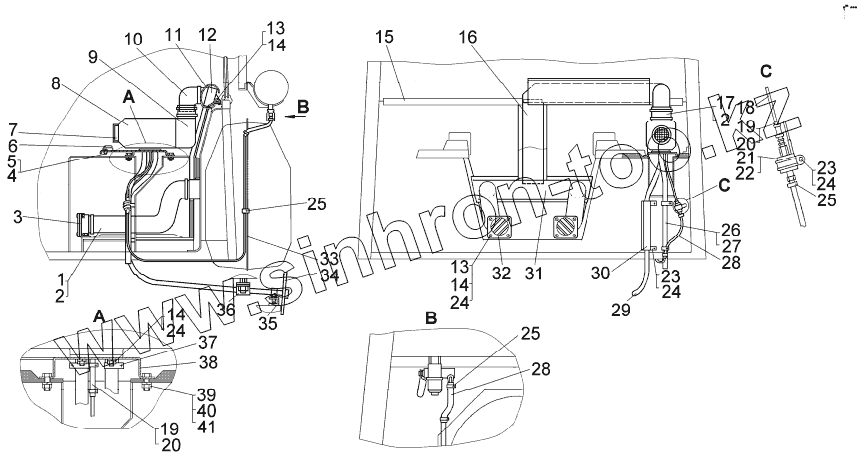

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка отопителя «AIR- TRONIC D4»
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
19
20
20
21
22
23
23
24
24
24
24
25
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Рукав | Гибкий рукав d.75 | |
| 2 | SGT70-90/9 | Хомут червячный | |
| 3 | 700-07-316 | Кронштейн | |
| 4 | ВинтВ.М3-6gx16.58.016 | Винт | |
| 5 | ГайкаМ3-6Н.6.016 | Гайка | |
| 6 | Мини-регулятор | Мини-регулятор | |
| 7 | 251552050100 | Защитная решетка | |
| 8 | 252114050000 | Отопитель «AIRTRONIC Д4» | |
| 9 | 221000010022 | Кожух 90 d.75 | |
| 10 | 251482890005 | Угольник 90 d.75 | |
| 11 | Рукав | Гибкий рукав d.75 | |
| 12 | 700-07-260СП | Воздуховод | |
| 13 | ВинтВ.М6-6gx16.58.Ц9ч | Винт | |
| 14 | ГайкаМ6-7Н.6.019 | Гайка | |
| 15 | 700-07-258Сп | Накладка | |
| 16 | 700-07-262СП | Воздуховод | |
| 17 | Рукав | Гибкий рукав d.75 | |
| 18 | Трубка | Топливная трубка | |
| 19 | Трубка | Топливная трубка | |
| 20 | Gemi9 | Хомут Gemi 9 | |
| 21 | Насос | Дозировочный насос | |
| 22 | RSGU1-34 | Хомут | |
| 23 | БолтМ6x6gx16.88.35 | Болт | |
| 24 | Шайба6Т65Г.019 | Шайба | |
| 25 | Gemi11 | Хомут | |
| 26 | Патрубок | Патрубок подвода воздуха к горелке с наконечником | |
| 27 | RS1-28 | Хомут | |
| 28 | 700-07-318 | Рукав | |
| 29 | Трубка | Топливная трубка | |
| 30 | 700-07-271СП | Короб | |
| 31 | 700-07-263СП | Воздуховод | |
| 32 | 221050892100 | Насадка d.75 | |
| 33 | 700-07-317 | Трубка | |
| 34 | 700-07-272СП | Щиток | |
| 35 | 700-07-341 | Кронштейн | |
| 36 | 700-41-3022 | Хомут | |
| 37 | SGT20-32/9 | Хомут червячный | |
| 38 | 70-07-259СП | Кронштейн | |
| 39 | ГайкаМ8-7Н.6.019 | Гайка | |
| 40 | Шайба8Т65Г.019 | Шайба | |
| 41 | 31386 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
