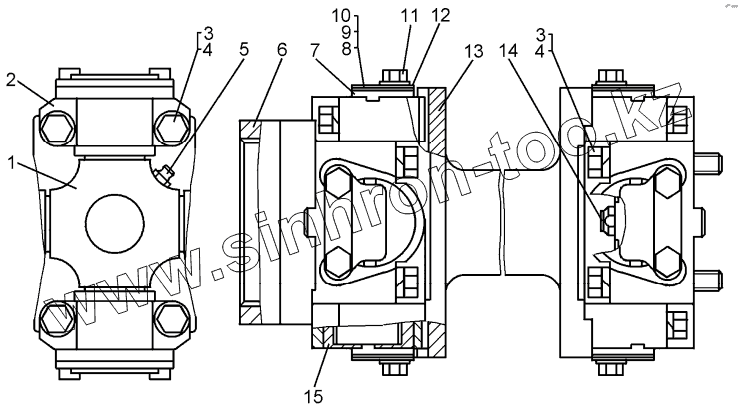

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка кардана
64-49-6-01СП
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-49-6-01СП | 64-49-6-01СП | Установка кардана | |
| 1 | 61-49-1 | Крестовина | |
| 2 | 61-49-2 | Опора | |
| 3 | БолтМ12х1,25-6gх70.88.45Х.019 | Болт | |
| 4 | Шайба12ОТ65Г09 | Шайба | |
| 5 | Масленка1.3.Ц6 | Масленка | |
| 6 | 64-49-8 | Полумуфта | |
| 7 | 50-49-3 | Крышка | |
| 8 | 64-49-4 | Пластина балансировочная | |
| 9 | 64-49-4-01 | Пластина балансировочная | |
| 10 | 64-49-4-02 | Пластина балансировочная | |
| 11 | БолтМ8-6gх25.88.35.019 | Болт | |
| 12 | 64-12-60 | Планка | |
| 13 | 64-49-108-01СП | Кардан | |
| 13 | 64-49-107-01СП | Вал | |
| 14 | 64-49-102СП | Клапан | |
| 15 | 804707КЗС10 | Подшипник |
