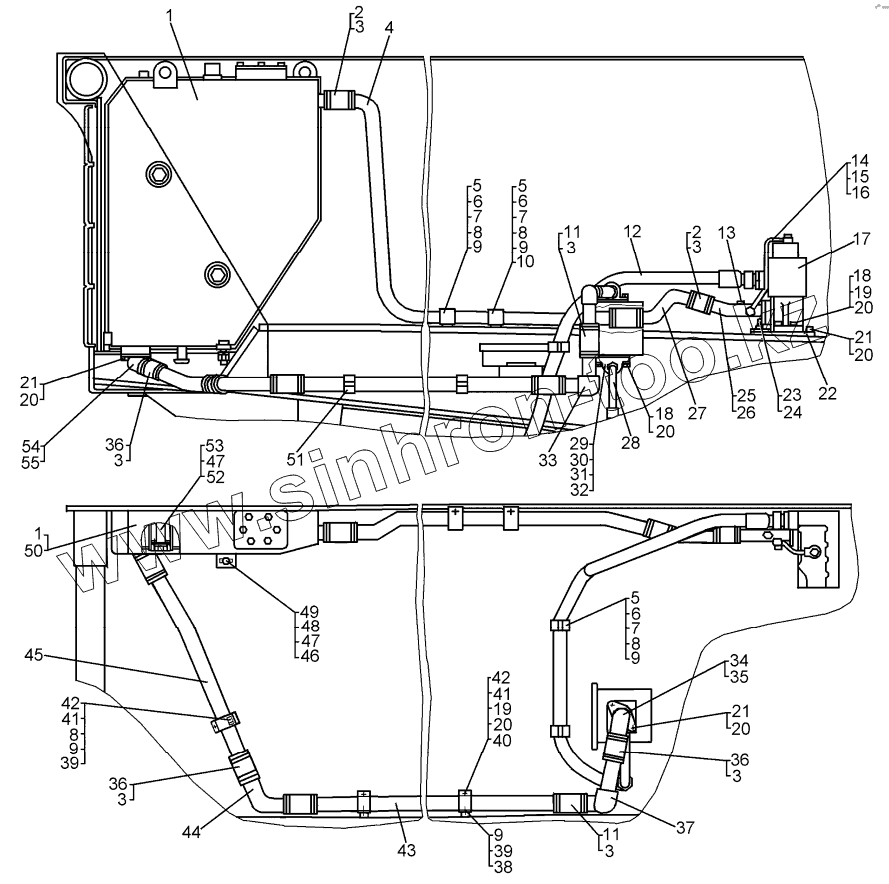

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка гидросистемы
1
1
2
2
3
3
3
3
3
3
3
3
4
5
5
5
6
6
6
7
7
7
8
8
8
8
9
9
9
9
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
20
20
20
20
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
39
40
41
41
42
42
43
44
44
45
46
47
47
48
49
50
51
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64-26-39СП | Бак | |
| 2 | 700-40-5968 | Рукав | |
| 3 | SGT50-70/9 | Хомут червячный | |
| 3 | 18-26-320СП | Хомут | |
| 4 | 64-26-193 | Труба | |
| 5 | 50-26-206 | Скоба и планка (составной хомут) | |
| 6 | 50-26-207 | Скоба и планка (составной хомут) | |
| 7 | 700-40-6827 | Прокладка | |
| 8 | БолтМ10-6gх20.58.019 | Болт | |
| 9 | Шайба10ОТ65Г019 | Шайба | |
| 10 | 700-51-2130 | Бонка | |
| 11 | 700-46-2235 | Рукав | |
| 12 | 50-26-487-08СП | Рукав 25 | |
| 12 | 50-26-487-11СП | Рукав 25 | |
| 13 | ММ128-3810.600 | Датчик аварийного давления масла | |
| 14 | 50-26-124СП | Труба | |
| 15 | 40920 | Кольцо | |
| 16 | 700-41-3631 | Штуцер | |
| 17 | Р160-3/1-111У | Распределитель | |
| 17 | Р160-3/1-111Т | Распределитель | |
| 18 | 28556 | Болт | |
| 19 | 3011 | Гайка | |
| 20 | Шайба12ОТ65Г019 | Шайба | |
| 21 | 2816 | Болт | |
| 22 | 18-26-436 | Планка | |
| 23 | БолтМ8-6gх25.88.35.019 | Болт | |
| 24 | Шайба8Т65Г09 | Шайба | |
| 25 | 50-26-168СП | Труба | |
| 26 | 700-40-8295 | Прокладка | |
| 27 | 64-26-150 | Труба | |
| 28 | 64-26-286СП | Труба | |
| 29 | 50-26-129 | Муфта угловая | |
| 30 | Кольцо038-046-46-2-2 | Кольцо | |
| 31 | 46764 | Кольцо | |
| 32 | 700-41-3269 | Штуцер | |
| 33 | 64-26-276СП | Угольник | |
| 34 | 50-26-277 | Патрубок | |
| 35 | Кольцо060-070-58-2-5 | Кольцо | |
| 36 | 700-40-3552 | Рукав | |
| 37 | 62-60-116СП | Труба | |
| 38 | БолтМ10-6gх30.58.019 | Болт | |
| 39 | 3197 | Шайба | |
| 40 | БолтМ12-6gх25.58.019 | Болт | |
| 41 | 700-41-3871 | Хомут | |
| 42 | 700-40-7471 | Прокладка | |
| 43 | 64-26-172 | Труба | |
| 44 | 64-26-183 | Патрубок | |
| 44 | 64-26-186 | Патрубок | |
| 45 | 64-26-142 | Труба | |
| 46 | 700-28-2623 | Болт | |
| 47 | Шайба16ОТ65Г09 | Шайба | |
| 48 | 31477-01 | Шайба | |
| 49 | 3013 | Гайка | |
| 50 | 700-40-9236 | Прокладка | |
| 51 | 64-26-190 | Кронштейн | |
| 51 | 50-26-279-01 | Кронштейн | |
| 52 | 3178 | Шайба | |
| 53 | БолтМ16-6gх140.88.35.019 | Болт | |
| 54 | 64-26-161 | Патрубок | |
| 55 | 700-40-7341 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
