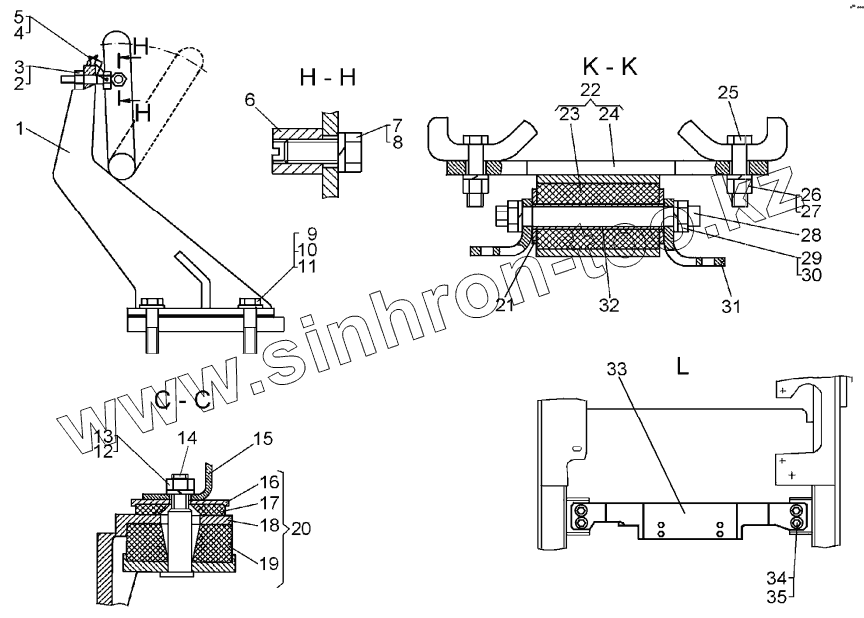

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Установка двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64-01-114СП | Кронштейн | |
| 2 | 700-28-2714 | Болт | |
| 3 | ГайкаМ6-7Н.6.019 | Гайка | |
| 4 | 700-60-4 | Пломба | |
| 5 | Проволока1,2-I | Проволока | |
| 6 | 306-71-1 | Гайка крепления форсунки | |
| 7 | БолтМ8-6gх20.88.35.019 | Болт | |
| 8 | Шайба8Т65Г09 | Шайба | |
| 9 | БолтМ10-6gх40.58.019 | Болт | |
| 10 | Шайба10ОТ65Г09 | Шайба | |
| 11 | 31308-1 | Шайба | |
| 12 | Шайба24ОТ65Г09 | Шайба | |
| 13 | ГайкаМ24.6.019 | Гайка | |
| 14 | 111-01-103СП | Упор | |
| 15 | 111-01-5 | Проушина | |
| 16 | 51-01-126 | Прижим | |
| 17 | 700-40-8666 | Виброизолятор | |
| 18 | 51-01-123 | Лапа | |
| 19 | 700-40-8667 | Виброизолятор | |
| 20 | 111-01-102СП | Лапа | |
| 21 | 111-01-11 | Проставка | |
| 22 | 64-01-104СП | Опора передняя | |
| 23 | 700-40-9520 | Виброизолятор | |
| 24 | 64-01-112СП | Кронштейн | |
| 25 | 700-28-2620 | Болт | |
| 26 | Шайба16ОТ65Г09 | Шайба | |
| 27 | 700-30-2417 | Гайка | |
| 28 | 111-01-7 | Ось | |
| 29 | 3069 | Гайка | |
| 30 | Шайба22ОТ65Г09 | Шайба | |
| 31 | 64-01-6 | Проушина | |
| 32 | 111-01-10 | Втулка | |
| 33 | 700-16-540СП | Балка | |
| 34 | 28582 | Болт | |
| 34 | 28582-01 | Болт | |
| 35 | Шайба20ОТ65Г09 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
