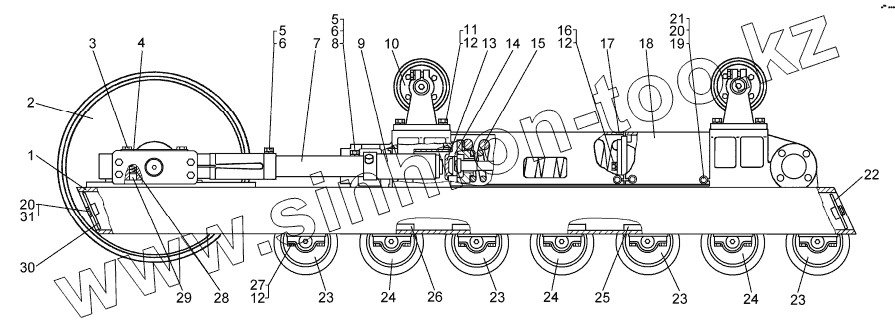

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Тележка (левая, правая)
48-21-16СП
48-21-15СП
1
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
20
21
22
23
23
23
23
24
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-21-16СП | 48-21-16СП | Тележка | |
| 48-21-15СП | 48-21-15СП | Тележка | |
| 1 | 48-21-171СП | Рама тележки | |
| 1 | 48-21-171-01СП | Рама тележки | |
| 2 | 50-21-305-06СП | Колесо натяжное | |
| 2 | 50-21-306-06СП | Колесо натяжное | |
| 3 | 700-28-2622 | Болт | |
| 4 | 50-21-238 | Крышка | |
| 5 | 60-21-8 | Стопор | |
| 6 | Шайба16ОТ65Г09 | Шайба | |
| 7 | 20-21-135СП | Проставка | |
| 8 | 31477 | Шайба | |
| 9 | 50-21-420СП | Механизм натяжения | |
| 10 | 64-21-209СП | Каток поддерживающий | |
| 11 | 28234 | Болт | |
| 12 | Шайба20ОТ65Г09 | Шайба | |
| 13 | 35-21-34 | Упор | |
| 14 | 24-21-150СП | Фланец | |
| 15 | 20-21-132СП | Механизм сдавания | |
| 16 | БолтМ20х50.88.35.019 | Болт | |
| 17 | 64-21-147 | Щиток | |
| 18 | 64-21-158 | Щиток | |
| 19 | БолтМ12-6gх30.58.019 | Болт | |
| 20 | Шайба12ОТ65Г09 | Шайба | |
| 21 | 31372 | Шайба | |
| 22 | 50-21-253 | Крышка | |
| 23 | Кат-21-169СП-Б | Каток однобортный | |
| 24 | Кат-21-170СП-Б | Каток двубортный | |
| 25 | 50-21-163 | Планка | |
| 26 | 50-21-162 | Планка | |
| 27 | 700-28-2625 | Болт | |
| 28 | 700-38-443 | Пружина | |
| 29 | 50-21-396СП | Плита | |
| 30 | 50-21-254 | Крышка | |
| 31 | БолтМ12-6gх25.58.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
