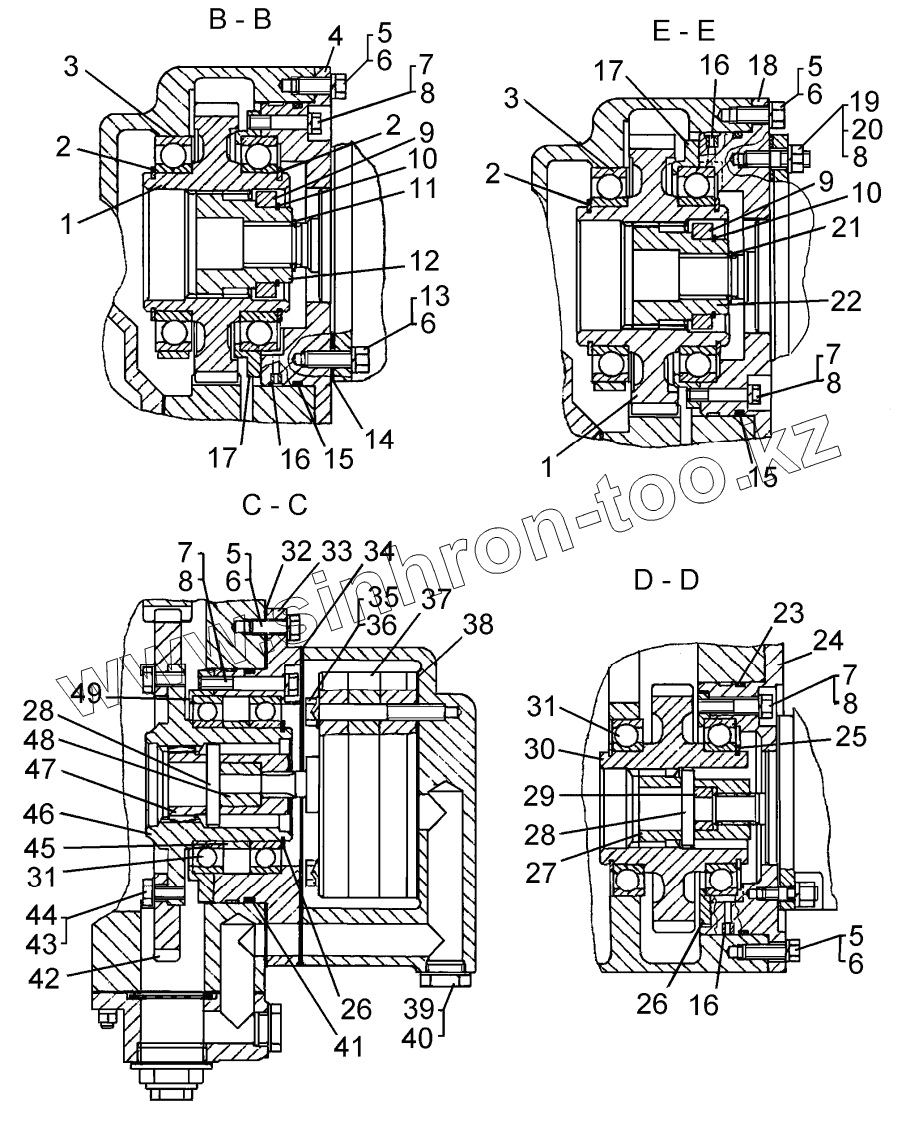

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12. Гидротрансформатор с редуктором приводов
64-14-14СП
1
1
2
2
2
3
3
4
5
5
5
5
6
6
6
6
6
7
7
7
7
8
8
8
8
8
9
9
10
10
11
12
13
14
15
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-14СП | 64-14-14СП | Гидротрансформатор с редуктором приводов | |
| 1 | 64-14-268 | Колесо зубчатое | |
| 2 | 700-58-2091 | Кольцо В110 | |
| 3 | 122 | Подшипник | |
| 4 | 64-14-264 | Корпус | |
| 5 | БолтМ12-6gx30.58.019 | Болт | |
| 6 | Шайба12ОТ65Г09 | Шайба | |
| 7 | БолтМ10-6gx45.58.019 | Болт | |
| 8 | Шайба10ОТ65Г09 | Шайба | |
| 9 | 64-14-251 | Втулка | |
| 10 | 700-39-527 | Кольцо В60 | |
| 11 | 700-58-2414 | Кольцо | |
| 12 | 64-14-253 | Муфта | |
| 13 | 700-28-2336 | Болт | |
| 14 | 700-40-9128 | Прокладка | |
| 15 | 700-40-9485 | Кольцо | |
| 16 | 64-14-275 | Жиклер | |
| 17 | 62-14-24 | Крышка | |
| 18 | 64-14-266 | Корпус | |
| 19 | 700-29-2474 | Шпилька | |
| 20 | 700-30-2099 | Гайка | |
| 21 | 700-58-2332 | Кольцо В25.Ц9хр.т. | |
| 22 | 64-14-281 | Муфта | |
| 23 | 700-40-8755 | Кольцо | |
| 24 | 64-14-265 | Корпус | |
| 25 | 700-58-494 | Кольцо В90 | |
| 26 | 64-14-272 | Крышка | |
| 27 | 64-14-271 | Муфта | |
| 28 | 700-32-2238-01 | Штифт | |
| 29 | 64-14-273 | Втулка | |
| 30 | 64-14-269 | Колесо зубчатое | |
| 31 | 118 | Подшипник шариковый радиальный однорядный | |
| 32 | 700-40-9538 | Прокладка | |
| 33 | 64-14-248 | Корпус | |
| 34 | 700-40-9526 | Прокладка | |
| 35 | БолтМ10-6gx70.58.019 | Болт | |
| 36 | Шайба10ОТ65Г09 | Шайба | |
| 37 | 50-60-231СП | Насос | |
| 38 | 700-40-6199 | Прокладка | |
| 39 | 700-37-2154 | Пробка | |
| 40 | Кольцо27x35 | Кольцо | |
| 41 | 700-40-9460 | Кольцо | |
| 42 | 64-14-270 | Колесо зубчатое | |
| 43 | Болт3М12-6gx25.88.38ХС.019 | Болт | |
| 44 | 700-31-2755 | Пластина стопорная | |
| 45 | 111-14-38 | Втулка | |
| 46 | 111-14-27 | Ступица | |
| 47 | 64-14-252 | Муфта | |
| 48 | 64-14-250 | Втулка | |
| 49 | 64-14-249 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
