Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка рукавов

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано Бульдозер Б11 (2010) Бульдозер Б12 (2010) Бульдозер Б14 (2010) ДЭТ-250М2 (2000) Кран ТР-20, ТР-12 (2006) Рабочее оборудование Б10М (2006) Т-10.02 (1995) Т-10М (2012) Т-130 (1990) Т-170 Т-170М-01

Схема > Не выбрано Установка двигателя Установка двигателя. Продолжение. Установка агрегатов систем впуска и выпуска (с воздушным фильтром Europiclon 45 600 92 911) Установка вентилятора Установка радиаторов Установка радиаторов Блок радиаторов Блок радиаторов Электрооборудование трактора Электрооборудование трактора - продолжение Электрооборудование трактора - продолжение Электрооборудование кабины Электрооборудование кабины - продолжение Электрооборудование двигателя ЯМЗ Блок электромонтажный Щиток управления Установка панели приборов Панель пуска Панель пуска Трансмиссия Трансмиссия-продолжение Коробка передач Корпус, проставка, клапан Водило Вал с деталями Тормоза коробки передач Вал-шестерня с деталями Блок клапанов, блок передач Плита, блок реверса Коробка передач, детали крепления Коробка передач, детали крепления Управление коробкой передач Механизм управления тормозами Тяги Приводы управления трактором Блок управления Установка мостиков управления Мостик Мостик Тяга Тяги Тяги Стяжка Гидротрансформатор с редуктором приводов Гидротрансформатор с редуктором приводов - продолжение Гидротрансформатор с редуктором приводов - продолжение Клапан сливной Клапан сливной Клапан Главная передача с бортовыми фрикционами Бортовые фрикционы Корпус Сервомеханизм управления поворотом Тормоза Установка бортовых редукторов Редукторы бортовые Водило Опора Установка ведущего колеса Установка тележек. Балка Установка прицепного устройства маятникового типа Тележки Каток поддерживающий Колесо натяжное Механизмы натяжения и сдавания Гусеница Установка сиденья Установка колонок управления Установка кожухов Платформа Инструментальные ящики Установка модуля колонок управления Фальшпол Установка крышки отсека АКБ Установка кожухов Колонка правая Крышка колонки правая Установка топливных баков Система трубопроводов топлива Установка фильтра грубой очистки топлива (PreLine 270) Бак Фильтр Установка передних трубопроводов Управление распределителем Установка рукавов Установка трубопроводов перекоса отвала Установка гидроцилиндров Гидроцилиндр Гидравлическая система навесного оборудования и управления трактором Гидравлическая система навесного оборудования и управления-продолжение Установка привода платформы Тяги Установка распределителя Модуль рабочего места Установка модуля рабочего места Установка модуля рабочего места - продолжение Установка подогревателя HYDRONIC М12 Установка подогревателя Webasto Thermo 90STD Установка подогревателя HYDRONIC L35-24V Система отопления и вентиляции Установка отопителя Зенит 8000 и воздуховодов Установка отопителя Зенит 8000 Пакет фильтрующий Установка кардана Установка защиты двигателя Установка защиты трансмиссии Установка прицепного устройства (жесткого типа) Оборудование бульдозерное 10Е, 10Е1, 10В Гидросистема бульдозера Оборудование бульдозерное 10Е, 10Е1, 10В (продолжение) Раскос Отвал Тяга Подкос Гидрораскос Гидрозамок Гидроцилиндр Оборудование рыхлительное 10Р, 10Н Зуб (50-50-104СБ) Установка трубопроводов Установка гидроцилиндров Гидроцилиндр Оборудование рыхлительное Капот Капот - продолжение Капот - продолжение Капот - продолжение Установка кабины Двери Заглушки Кабина Кабина - продолжение Гидросистема питания, управления и смазки трансмиссии Фильтр Установка устройства защиты оператора Модуль Установка щитков от схода гусениц Установка стеклоомывателя Установка кондиционера Август Установка компрессора на двигатель ЯМЗ Управление дизелем (с электростартерным пуском) Акселератор Деселератор Мостик Мостик Тяги Тяга Схема расположения подшипников на тракторе

1

2

3

4

5

6

7

8

9

10

11

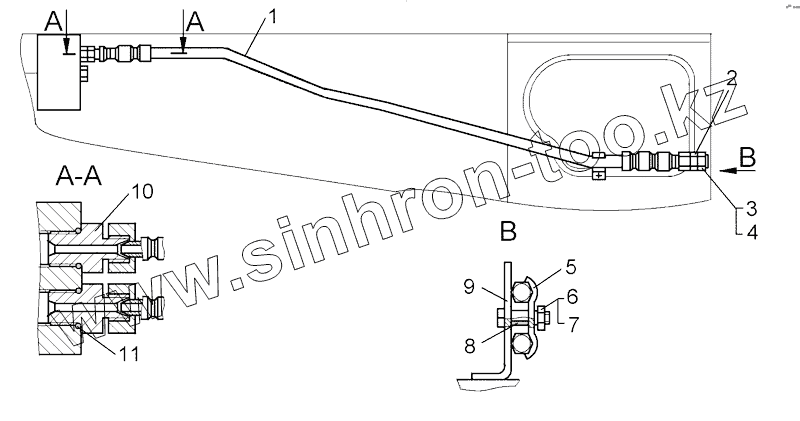

Позиция на иллюстрации	Заводской номер детали		Название детали
50-26-58-02СП	50-26-58-02СП		Установка рукавов
1	50-26-485-03СП		Рукав 16
1	50-26-485-02СП		Рукав 16
2	700-41-3567		Штуцер проходной
3	700-41-3565		Гайка накидная
4	700-41-3571		Заглушка сферическая
5	50-60-230		Прижим
6	3011		Гайка
7	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
8	50-26-115		Втулка
9	50-26-122СП		Кронштейн
10	50-26-661		Штуцер
11	46764		Кольцо
