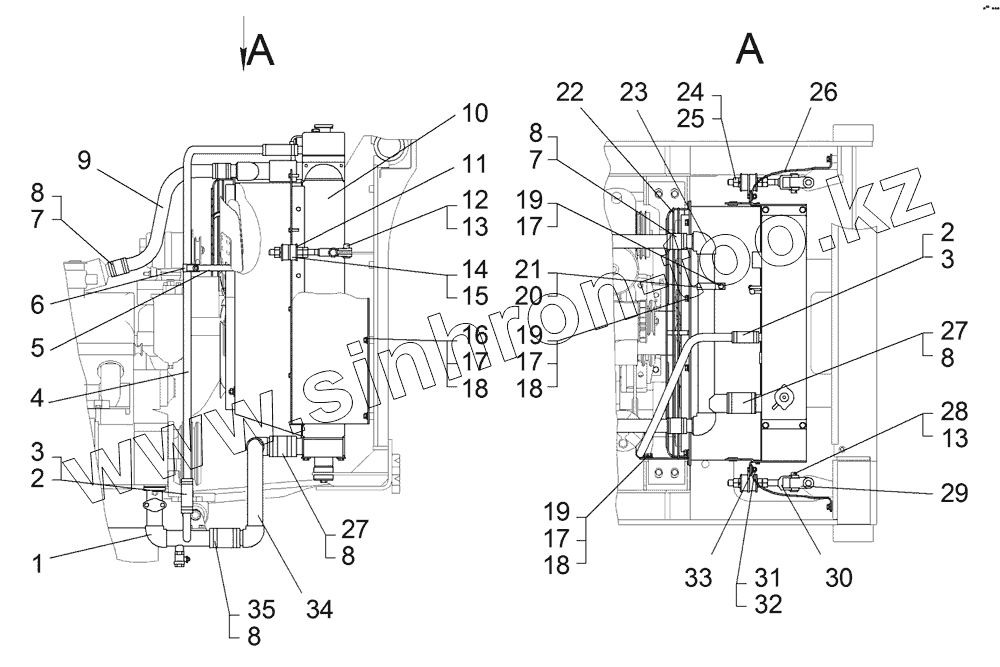

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка радиаторов
1
2
2
3
3
4
5
6
7
7
8
8
8
8
8
9
10
11
12
13
13
14
15
16
17
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-303СП | 114-303СП | Установка радиаторов | |
| 1 | 114-08-113СП | Установка крана | |
| 2 | 25-40/12W2 | Хомут червячный 25-40/12 W2 | |
| 3 | 700-46-2392 | Рукав | |
| 4 | 114-08-17 | Труба | |
| 5 | 114-08-124СП | Скоба | |
| 6 | 261115 | Хомут | |
| 7 | 700-40-3495 | Рукав | |
| 8 | 50-70/12W2 | Хомут червячный | |
| 9 | 114-08-16 | Труба | |
| 10 | 114-08-1СП | Блок радиаторов | |
| 11 | 24-08-154 | Тарелка амортизатора | |
| 12 | 64-08-290-01 | Палец | |
| 13 | Шплинт3,2х22.019 | Шплинт | |
| 14 | 24-08-157 | Втулка | |
| 15 | 700-40-4428 | Втулка | |
| 16 | БолтМ10-6gх20.58.019 | Болт | |
| 17 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 18 | 31308-1 | Шайба | |
| 19 | БолтМ10-6gх25.58.019 | Болт | |
| 20 | 700-41-3871 | Хомут | |
| 21 | 700-40-7471 | Прокладка | |
| 22 | 64-08-374СП | Защита | |
| 23 | 114-08-112СП | Тройник | |
| 24 | ГайкаМ18х1,5-7Н.6.019 | Гайка | |
| 25 | Шайба18.ОТ.65Г.09 | Шайба 18.ОТ.65Г.09 | |
| 26 | 700-40-9817 | Уплотнение | |
| 27 | 700-46-2308 | Рукав | |
| 28 | 64-08-290 | Палец | |
| 29 | 64-08-427 | Проушина | |
| 30 | 64-08-291 | Раскос | |
| 31 | ГайкаМ8-7Н.6.019 | Гайка | |
| 32 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 33 | 64-08-630 | Полоса | |
| 34 | 114-08-110СП | Труба | |
| 35 | 700-40-3500 | Рукав |
