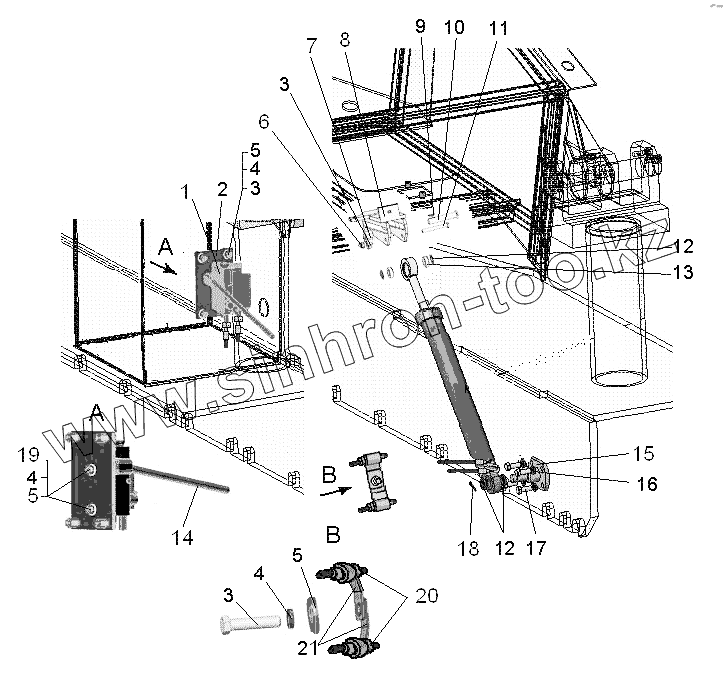

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка привода платформы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
114-26-5СП 114-26-5СП Установка привода подъема платформы
1 DTS2-113401 Механизм подъема платформы DTS2-113401
2 114-26-50 Кронштейн
3 БолтМ10-6gх25.58.019 Болт
4 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
5 Шайба10.01.10.019 Шайба 10.01.10.019
6 ГайкаМ12-7Н.6.019 Гайка
7 110-26-113 Рычаг
8 114-26-125СП Кронштейн
9 Шпонка5х7,5 Шпонка 5х7,5
10 110-26-112 Ось
11 110-26-114 Ось
12 3193 Шайба
13 110-26-111 Втулка
14 114-26-51 Рукоять
15 114-26-8 Опора
16 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
17 БолтМ12-6gх25.58.019 Болт
18 Шплинт4х32 Шплинт
19 БолтМ10-6gх20.58.019 Болт
20 42212 Муфта
21 41627 Скоба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
