Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка прицепного устройства маятникового типа

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

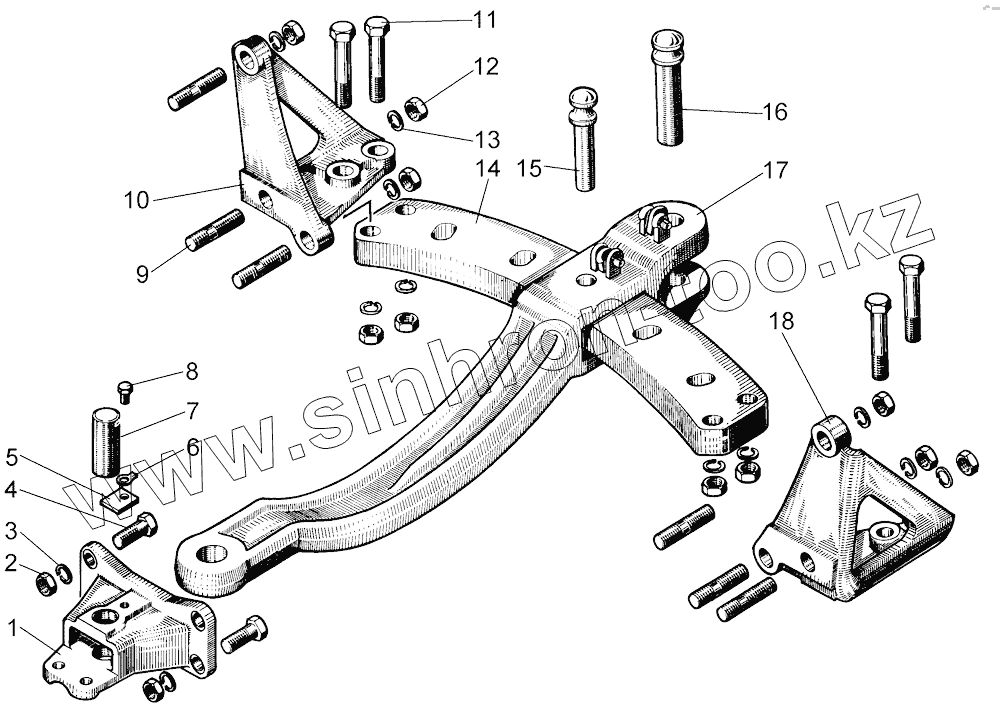

Позиция на иллюстрации	Заводской номер детали		Название детали
20400СП	20400СП		Прицепное устройство
1	20444		Кронштейн передний
2	ГайкаМ24-7Н.6.019		Гайка М24-7Н.6.019
3	Шайба24Т.65Г.09		Шайба 24Т.65Г.09
4	БолтМ24-8gх75.88.45.019		Болт
5	20446		Планка
6	700-31-2482		Шайба
7	20445		Ось
8	БолтМ12х1,25х25.58.019		Болт
9	29338		Шпилька
10	20341		Кронштейн правый
11	28446		Болт
12	30230		Гайка
13	Шайба3065Г09		Шайба
14	20472		Площадка
15	20347		Штырь площадки
16	20348		Штырь серьги
17	21-51-112СП		Серьга
18	20340		Кронштейн левый
