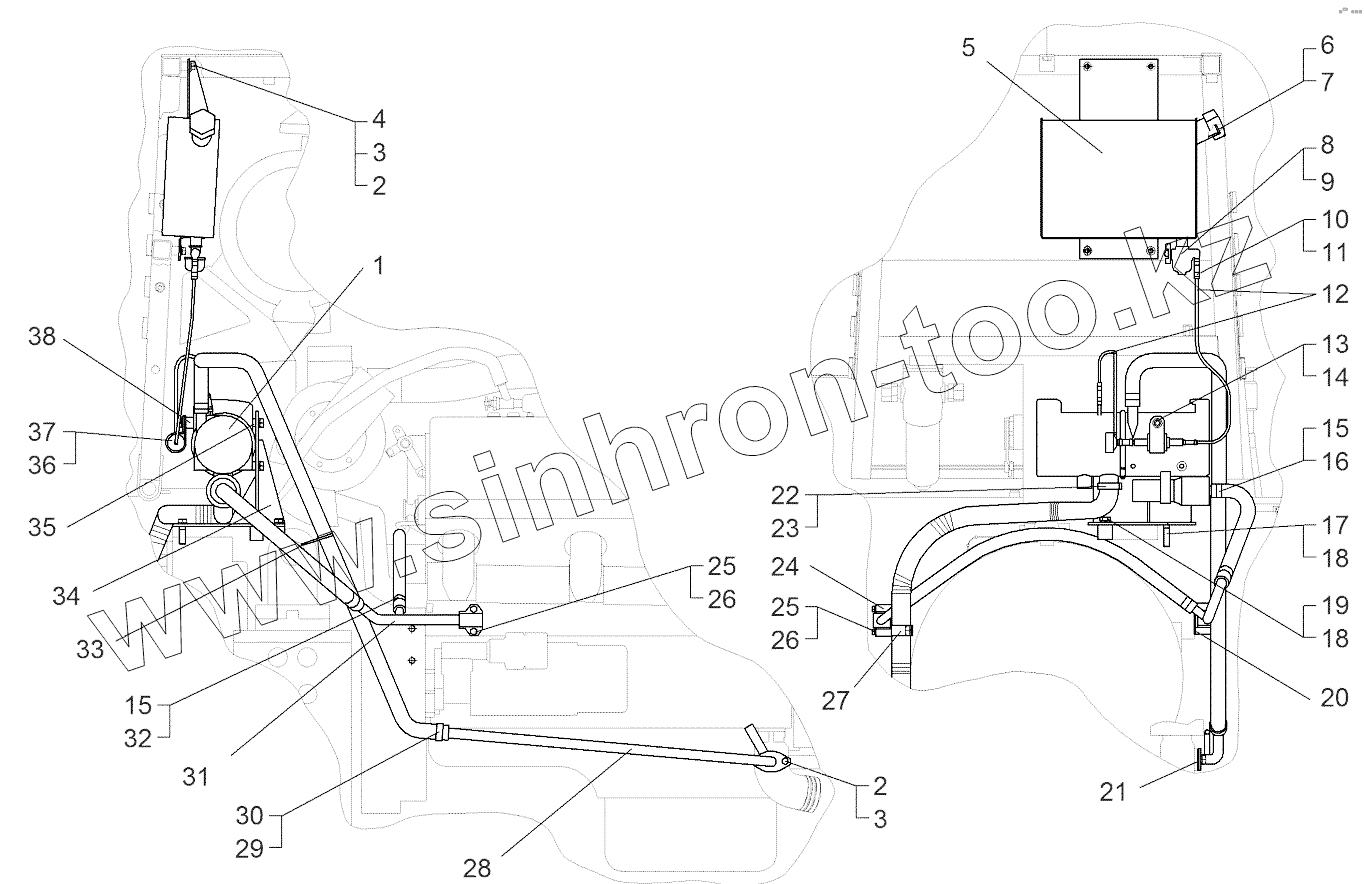

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка подогревателя Webasto Thermo 90STD
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-43-8СП | 114-43-8СП | Установка подогревателя | |
| 1 | Thermo90STD | Подогреватель | |
| 2 | БолтМ10-6gх20.58.019 | Болт | |
| 3 | Шайба10.ОТ.65Г.019 | Шайба 10.ОТ.65Г.019 | |
| 4 | 31308-1 | Шайба | |
| 5 | 114-43-113СП | Бак | |
| 6 | 05719СП | Пробка | |
| 7 | 40269 | Прокладка | |
| 8 | 14х20МН4152-62 | Кольцо 14х20 МН 4152-62 | |
| 9 | ППЗ-2-0 | Кран ППЗ-2-0 | |
| 10 | Шланг4,5х10,5 | Топливный шланг 4,5х10,5 | |
| 11 | Хомут10,310947 | Хомут 10, 310947 | |
| 12 | Шланг | Топливный шланг | |
| 13 | ГайкаМ8 | Гайка М8 | |
| 14 | ШайбаФ9-152560 | Шайба гровер Ф9 152560 | |
| 15 | ХомутФ23-35, 9014771 | Хомут (NORMA) Ф23...35, 9014771 | |
| 16 | 33894 | Шланг | |
| 17 | БолтМ12-6gх45.58.019 | Болт | |
| 18 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 19 | БолтМ12-6gх55.58.019 | Болт | |
| 20 | 700-40-8718 | Прокладка | |
| 21 | 700-40-9522 | Прокладка | |
| 22 | Хомутф29-42, 367400 | Хомут для выхлопной трубы силовой ф29...42, 367400 | |
| 23 | 15127 | Гибкая трубка | |
| 24 | 114-43-112СП | Патрубок | |
| 25 | БолтМ8-6gх50.58.019 | Болт | |
| 26 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 27 | 126830 | Хомут монтажный для выхлопной трубы | |
| 28 | 114-43-110СП | Труба | |
| 29 | 33894 | Шланг | |
| 30 | Хомут20-32/12W2 | Хомут червячный 20-32/12 W2 (Германия) | |
| 31 | 114-43-108СП | Патрубок | |
| 32 | 700-46-2406 | Рукав | |
| 33 | Стяжка | Стяжка кабельная | |
| 34 | 114-43-111СП | Кронштейн | |
| 35 | 64-43-493 | Втулка | |
| 36 | Насос | Дозировочный насос | |
| 37 | Хомут | Хомут | |
| 38 | Демпфер | Демпфер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
