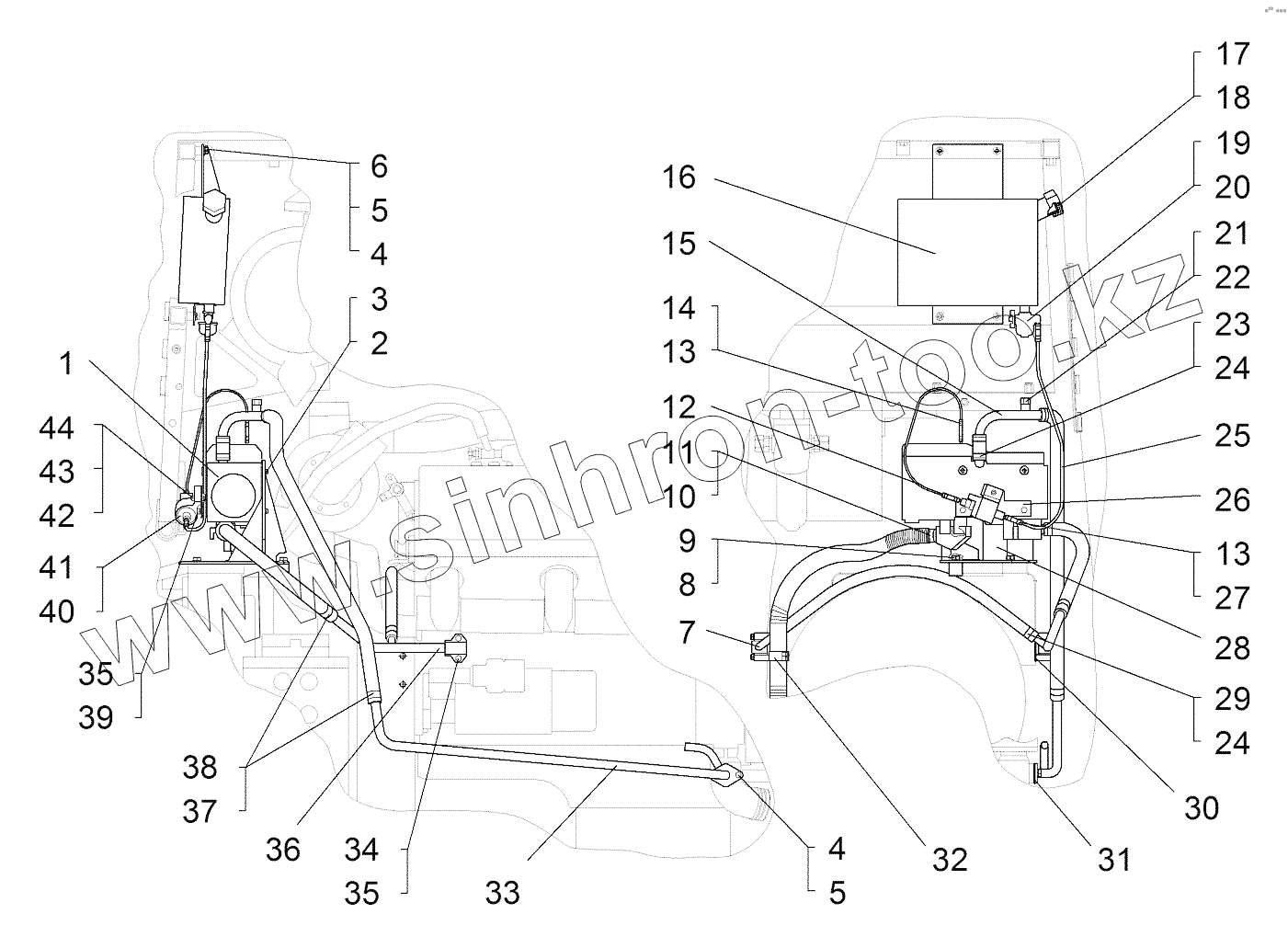

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка подогревателя HYDRONIC М12

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
114-43-3СП 114-43-3СП Установка подогревателя HYDRONIC М12
1 HYDRONICM12 Подогреватель HYDRONIC M12
2 БолтМ8 Болт М8
3 Шайба8Т Шайба 8Т
4 БолтМ10-6gх20.58.019 Болт
5 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
6 31308-1 Шайба
7 114-43-112СП Патрубок
8 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
9 БолтМ12-6gх55.58.019 Болт
10 Газопровод Гибкий выпускной газопровод
11 Зажим№2 Зажим №2
12 Трубка4 Трубка 4
13 Зажим№1 Зажим №1
14 Шланг3,5 Шланг 3,5
15 114-43-106СП Патрубок
16 114-43-113СП Бак
17 05719СП Пробка
18 40269 Прокладка
19 КранПП3-2-0 Кран ПП3-2-0
20 14х20МН4152-62 Кольцо 14х20 МН 4152-62
21 700-37-2236 Пробка
22 014-018-25-2-5 Кольцо 014-018-25-2-5
23 700-46-2365 Рукав
24 Хомут20-32/12 W2 Хомут червячный 20-32/12 W2
25 Трубка6 Трубка 6
26 114-43-23 Кронштейн
27 Шланг5 Шланг 5
28 114-43-111СП Кронштейн
29 700-46-2406 Рукав
30 700-40-8718 Прокладка
31 700-40-9522 Прокладка
32 15210049 Хомут для выхлопной трубы 152 10 049
33 114-43-110СП Труба
34 БолтМ8-6gх50.58.019 Болт
35 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
36 114-43-108СП Патрубок
37 Шланг Топливный шланг
38 Хомут Хомут
39 БолтМ8-6gх12.88.35.019 Болт
40 Насос Дозировочный насос
41 Кронштейн Кронштейн
42 БолтМ6 Болт М6
43 ГайкаМ6 Гайка М6
44 Шайба6Т Шайба 6Т
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
