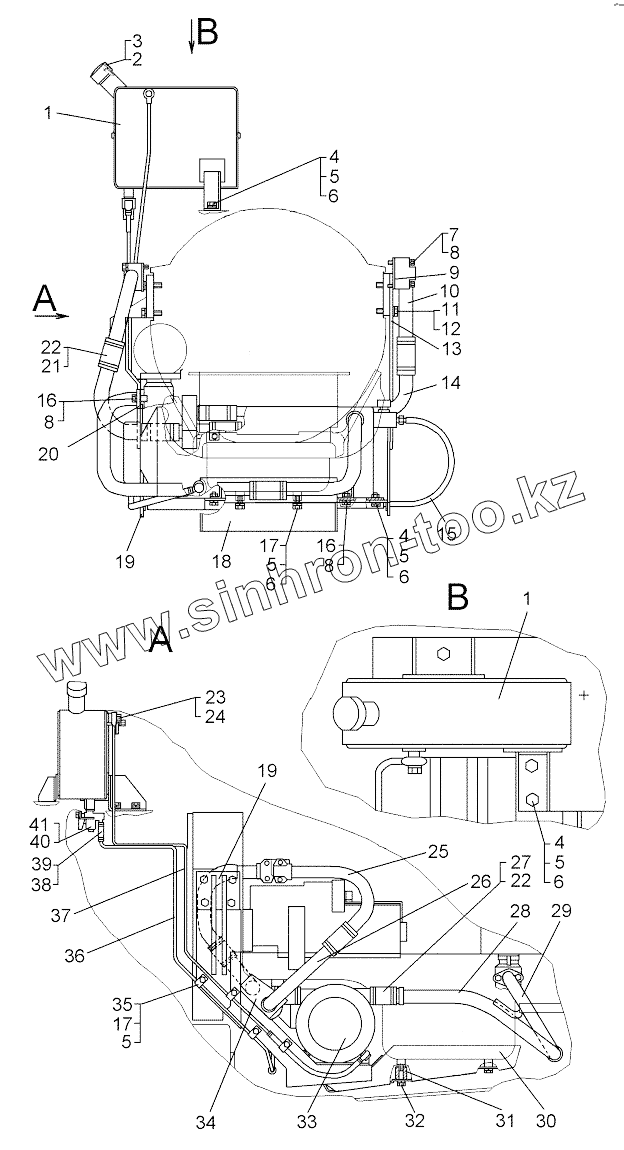

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка подогревателя HYDRONIC L35-24V
1
1
2
3
4
4
4
5
5
5
5
5
6
6
6
6
7
8
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-43-20-01CП | 64-43-20-01CП | Установка подогревателя | |
| 1 | 114-43-101СП | Бак | |
| 2 | 40269 | Прокладка | |
| 3 | 05719СП | Пробка | |
| 4 | БолтМ10-6gх25.58.019 | Болт | |
| 5 | Шайба10Т.65Г.09 | Шайба 10Т.65Г.09 | |
| 6 | 31308-1 | Шайба | |
| 7 | БолтМ8-6gх50.58.019 | Болт | |
| 8 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 9 | 700-40-8718 | Прокладка | |
| 10 | 64-43-278СП | Патрубок | |
| 11 | БолтМ14-6gх40.58.019 | Болт | |
| 12 | Шайба14.ОТ.65Г.09 | Шайба 14.ОТ.65Г.09 | |
| 13 | 64-43-273СП | Кронштейн | |
| 14 | 64-43-353 | Труба | |
| 15 | 700-46-2356-01 | Рукав | |
| 16 | БолтМ8-6gх20.88.35.019 | Болт | |
| 17 | БолтМ10-6gх20.58.019 | Болт | |
| 18 | 64-43-271СП | Плита | |
| 19 | 64-43-274СП | Кронштейн | |
| 20 | 700-40-9522 | Прокладка | |
| 21 | 700-40-3645 | Рукав | |
| 22 | Хому32-50/12W2 т | Хомут червячный 32-50/12 W2 | |
| 23 | 700-28-2457 | Болт поворотного угольника | |
| 24 | 12х18МН4152-62 | Кольцо 12х18 МН 4152-62 | |
| 25 | 64-43-277СП | Патрубок | |
| 26 | 64-43-354 | Труба | |
| 27 | 700-46-2346-01 | Рукав | |
| 28 | 64-43-276СП | Труба | |
| 29 | 64-43-275СП | Труба | |
| 30 | 64-43-272СП | Газоход | |
| 31 | 64-43-215 | Втулка | |
| 32 | БолтМ10-6gх50.58.019 | Болт М10-6gх50.58.019 | |
| 33 | L35-24B-25-2489-050000 | Отопитель | |
| 34 | 64-43-279СП | Коробка | |
| 35 | 41638 | Хомутик | |
| 36 | 64-43-284СП | Трубка | |
| 37 | 64-43-285СП | Трубка | |
| 38 | Хомут8-16/9 W2 | Хомут червячный 8-16/9 W2 | |
| 39 | 700-46-2356 | Рукав | |
| 40 | 14х20МН4152-62 | Кольцо 14х20 МН 4152-62 | |
| 41 | ПП3-2-0 | Кран ПП3-2-0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
