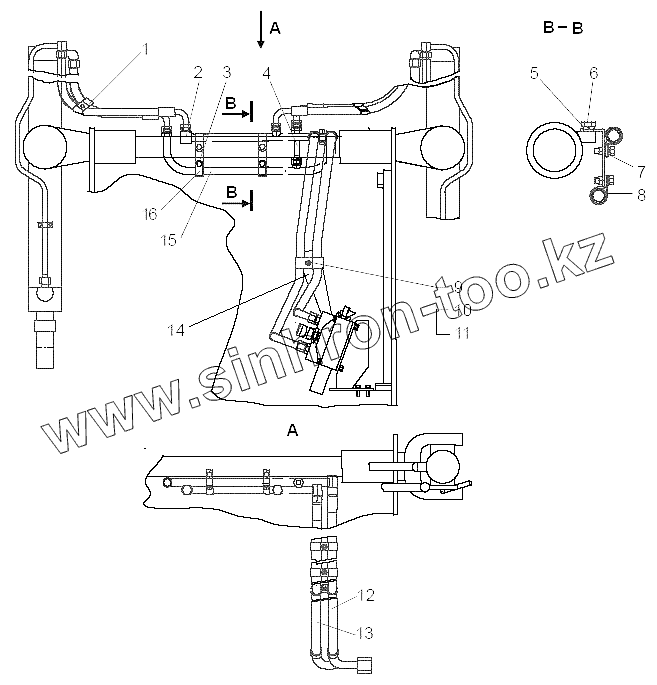

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка передних трубопроводов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
114-26-1СП	114-26-1СП		Установка передних трубопроводов
1	50-60-230		Прижим
2	114-26-101СП		Труба
3	114-26-103СП		Кронштейн
4	50-50-183СП		Трубка
5	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
6	БолтМ12х25.58.019		Болт
7	3197		Шайба
8	700-40-7471-07		Прокладка
9	БолтМ10-6gх25.58.019		Болт
10	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
11	ГайкаМ12-7Н.6.019		Гайка
12	РВД20-129-3500-12-90-Г=70		РВД 20-129-3500-12-90-Г=70/12 М30х2-90/ М30х2-УТ
13	РВД20-129-3500-12-90-Г=90		РВД 20-129-3500-12-90-Г=90/12 М30х2-90/ М30х2-УТ
14	114-26-126СП		Кронштейн
15	114-26-102СП		Труба
16	261115		Хомут

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
