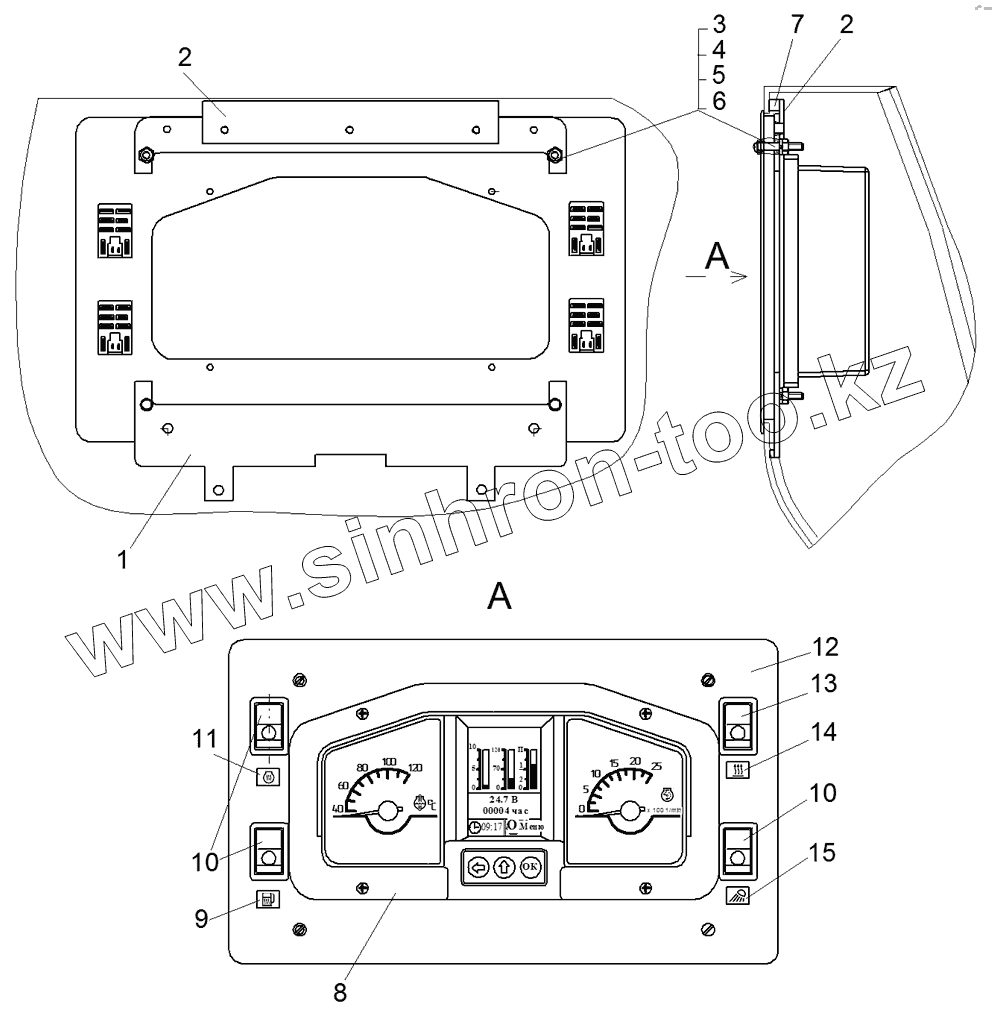

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка панели приборов

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
114-10-271СП	114-10-271СП		Установка панели приборов
1	114-10-154		Рамка
2	114-10-177СП		Рамка верхняя
3	ГайкаМ6-7Н.6.019		Гайка
4	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
5	31358-1		Шайба
6	ВинтВ.М6-6gх30.58.019		Винт В.М6-6gх30.58.019
7	114-10-234		Пластина
8	ПП-08		Панель приборная ПП-08
9	114-10-24-01		Табличка
10	82.3709-21.00		Переключатель 82.3709-21.00
11	114-10-24		Табличка
12	114-10-103		Панель
13	82.3709-26.00		Переключатель 82.3709-26.00
14	114-10-24-02		Табличка
15	114-10-24-03		Табличка
