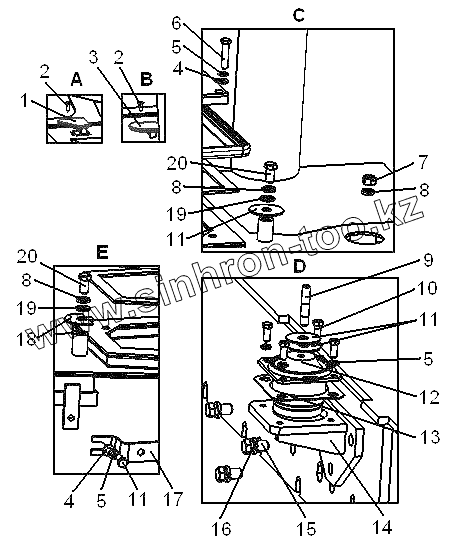

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка модуля рабочего места - продолжение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
5
5
6
7
8
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
114-901СП 114-901СП Установка модуля рабочего места
1 114-24-154СП Крышка
2 Е3941ОП26 Винт специальный
3 114-24-153СП Крышка
4 3135-1 Шайба
5 Шайба12.ОТ.65Г.019 Шайба 12.ОТ.65Г.019
6 БолтМ12-6gх55.58.019 Болт
7 ГайкаМ16х1,5-6Н.6.019 Гайка М16х1,5-6Н.6.019
8 Шайба16.ОТ.65Г.019 Шайба 16.ОТ.65Г.019
9 29400 Шпилька
10 БолтМ12-6gх30.58.019 Болт
11 114-24-122 Прокладка
12 VL03618704 Гидроопора VL 03618704
13 114-24-132 Прокладка
14 114-24-145СП Кронштейн
15 БолтМ20-6gх40.58.019 Болт М20-6gх40.58.019
16 Шайба20.ОТ.65Г.09 Шайба 20.ОТ.65Г.09
17 114-24-129 Кронштейн
18 114-24-125 Прокладка
19 31477-01 Шайба
20 БолтМ16-6gх30.58.019 Болт М16-6gх30.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
