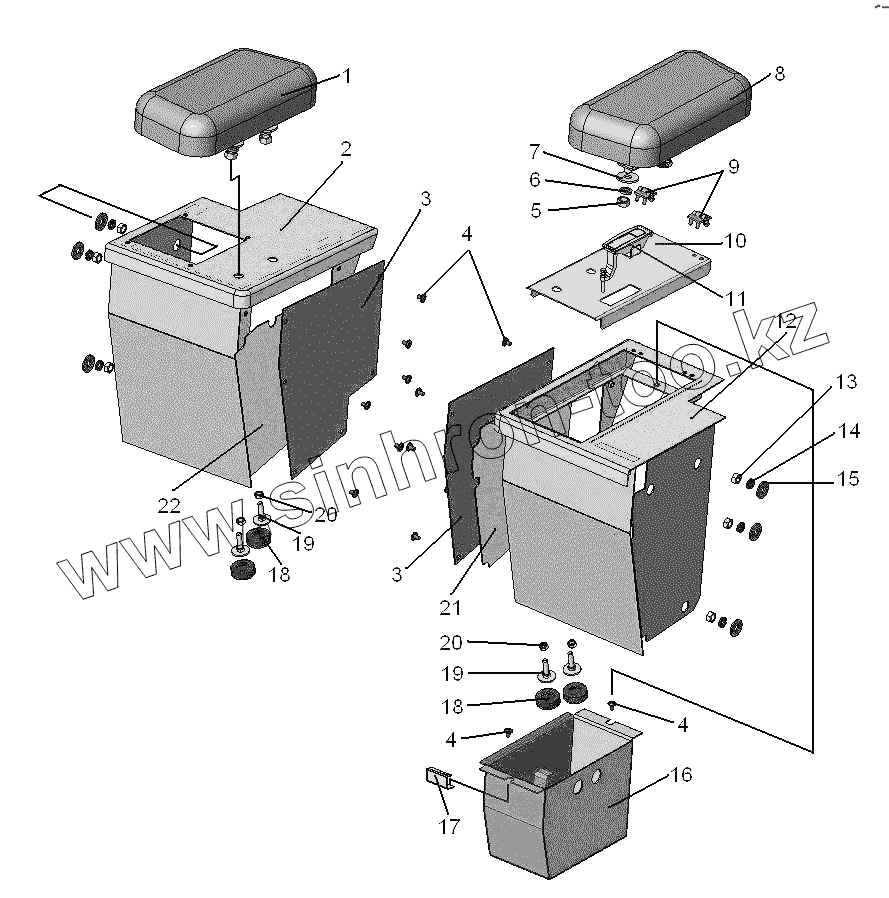

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка кожухов

Тип техники

Марка

Модель

Схема

114-24-182СП

1

2

3

3

4

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
114-24-182СП	114-24-182СП		Установка кожухов
1	114-24-149СП		Подлокотник
2	114-24-132СП		Кожух
3	114-24-90		Крышка
4	Е39410П26		Винт специальный
5	ГайкаМ12-7Н.6.019		Гайка
6	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
7	31372		Шайба
8	114-24-149-01CП		Подлокотник
9	Е6-10-101-30		Петля
10	114-24-91		Крышка
11	С2-32-15-3		Замок №С2-32-15-3
12	114-24-131СП		Кожух
13	ГайкаМ10-7Н.6.019		Гайка
14	Шайба10Т.65Г.09		Шайба 10Т.65Г.09
15	3197		Шайба
16	114-24-150СП		Ящик
17	114-24-225		Упор
18	700-40-5228		Накладка
19	114-24-139СП		Упор
20	ГайкаМ8-7Н.6.019		Гайка
21	700-40-9734-01		Прокладка
22	700-40-9734		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
