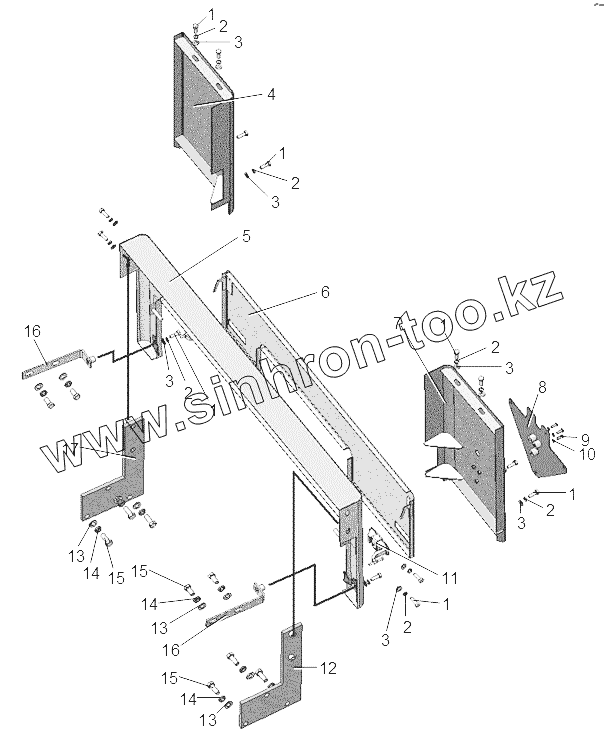

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка кожухов

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

2

2

2

2

3

3

3

3

3

3

4

5

6

7

8

9

10

11

12

13

13

13

14

14

14

15

15

15

16

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
114-24-3СП	114-24-3СП		Установка кожухов
1	БолтМ8-6gх25.88.35.019		Болт
2	Шайба8Т.65Г.09Г		Шайба 8Т.65Г.09 Г
3	31386-1		Шайба
4	114-24-103СП		Кожух
5	114-24-102СП		Кожух
6	114-24-105СП		Крышка
7	114-24-104СП		Кожух
8	114-24-106СП		Планка
9	ВинтВ.М6-6gх16.58.Ц9.ч		Винт В.М6-6gх16.58.Ц9.ч
10	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
11	С2-32-15-3		Замок №С2-32-15-3
12	114-24-100-01СП		Планка
13	3135-1		Шайба
14	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
15	БолтМ12-6gх25.58.019		Болт
16	114-24-101СП		Уголок
17	114-24-100СП		Планка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
