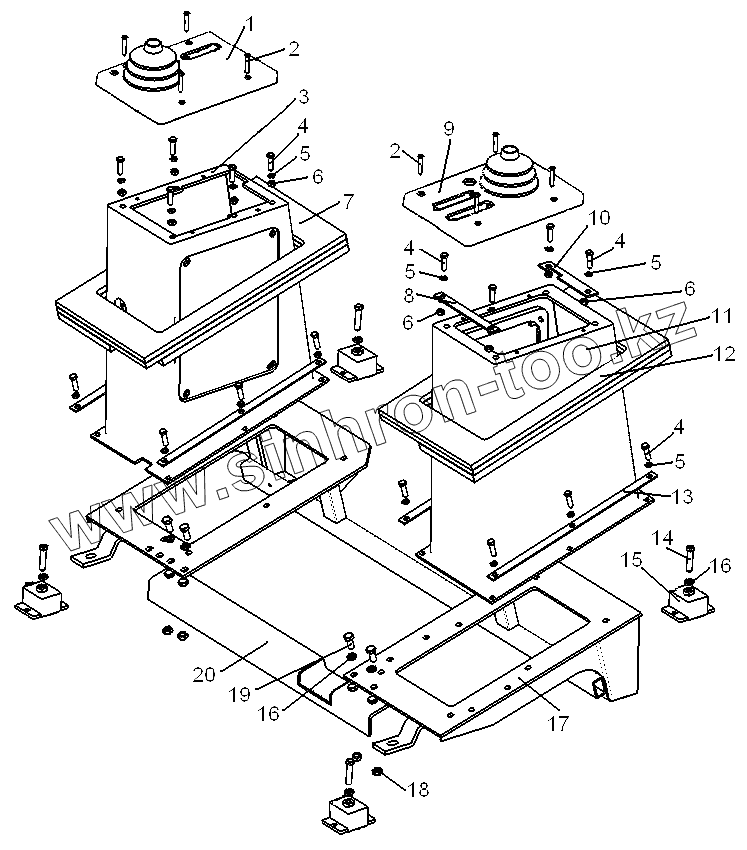

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Установка колонок управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
4
5
5
5
5
6
6
6
7
8
9
10
11
12
13
14
16
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
114-24-2СП 114-24-2СП Установка колонок управления
1 114-24-119СП Крышка колонки правая
2 ВинтМ6х40 Винт
3 114-24-115СП Колонка правая
4 БолтМ8-6gх30.88.35.019 Болт
5 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
6 ГайкаМ8-7Н.6.019 Гайка
7 700-40-9805СП Уплотнение
8 114-24-113СП Планка
9 114-24-120СП Крышка колонки левая
10 114-24-114СП Планка
11 114-24-116СП Колонка левая
12 700-40-9805-01СП Уплотнение
13 114-24-34 Планка
14 БолтМ10-6gх45.58.019 Болт
16 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
17 114-24-110СП Рама опорная
18 ГайкаМ10-7Н.6.019 Гайка
19 БолтМ10-6gх25.88.35.019 Болт М10-6gх25.88.35.019
20 114-24-109СП Уголок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
