Позиция на иллюстрации
Заводской номер детали
Название детали
50-50-220СП
50-50-220СП

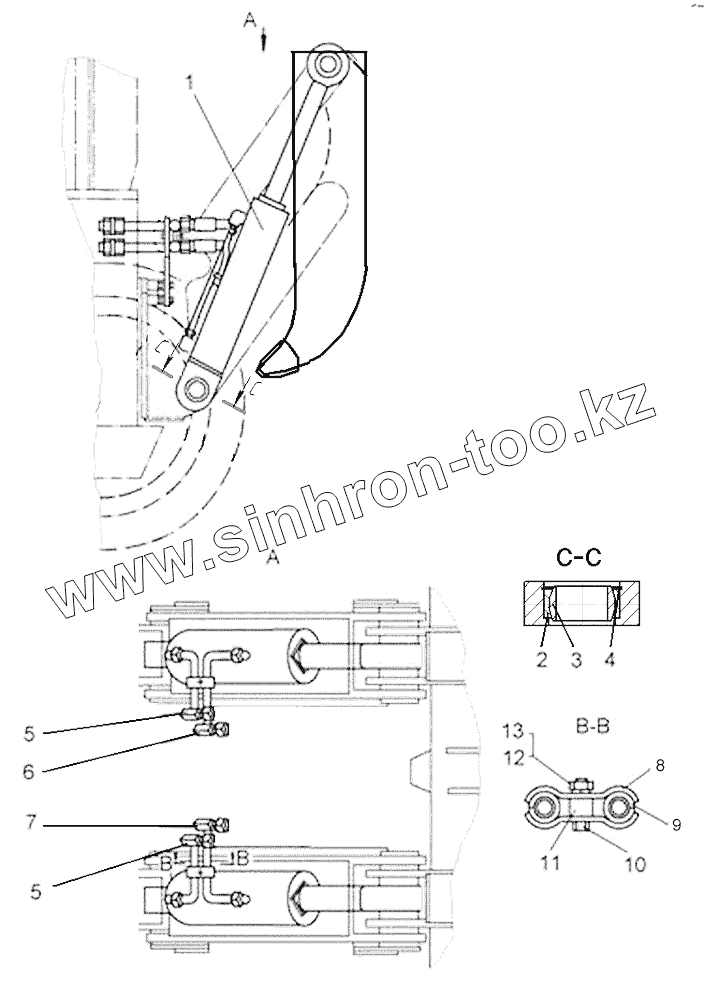

Установка гидроцилиндров
1
50-50-225СП
Гидроцилиндр
2
80-52-127
Кольцо
3
80-52-128
Втулка
4
700-58-2533
Кольцо стопорное
5
50-50-145СП
Труба
6
50-50-146СП
Труба
7
50-50-147СП
Труба
8
50-60-230
Прижим
9
42212
Муфта
10
БолтМ12х45.58.019
Болт
11
41832
Втулка
12
3011
Гайка
13
Шайба12.ОТ.65Г.09
Шайба 12.ОТ.65Г.09
