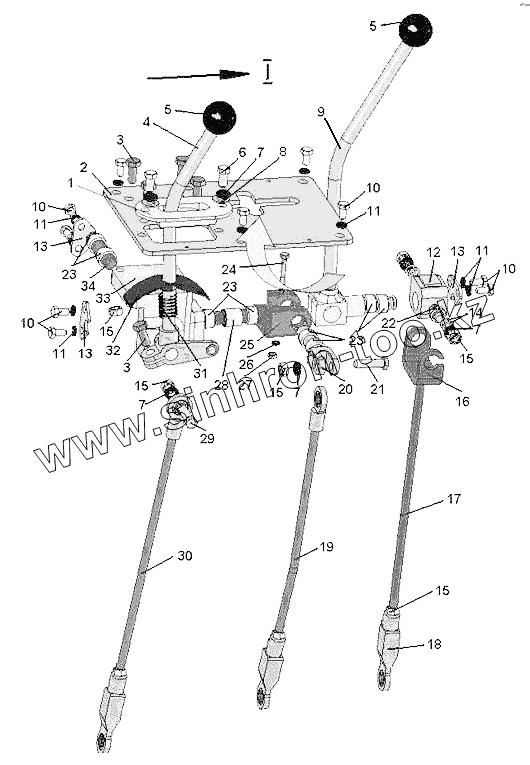

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Управление распределителем
1
2
3
3
4
5
5
6
7
7
7
7
8
9
10
10
10
10
11
11
11
11
12
13
13
13
14
15
15
15
15
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-82-73-02СП | 64-82-73-02СП | Управление распределителем | |
| 1 | 700-42-2662 | Крышка | |
| 2 | 114-26-47 | Лист | |
| 3 | БолтМ10-6gх25.58.019 | Болт | |
| 4 | 61-26-179СП | Рычаг | |
| 5 | 13310СП | Рукоятка | |
| 6 | БолтМ10-6gх20.58.019 | Болт | |
| 7 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 8 | 31308-1 | Шайба | |
| 9 | 64-82-293СП | Рычаг | |
| 10 | БолтМ8-6gх16.88.35.019 | Болт | |
| 11 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 12 | 64-82-57 | Цапфа | |
| 13 | 64-82-43 | Ригель | |
| 14 | 31437 | Шайба | |
| 15 | ГайкаМ10-7Н.6.019 | Гайка | |
| 16 | 64-82-158 | Вилка | |
| 17 | 50-26-798-01 | Тяга | |
| 18 | 64-13-168СП | Стяжка | |
| 19 | 50-26-743-01СП | Тяга | |
| 20 | 64-82-89 | Палец | |
| 21 | 700-28-2483-01 | Болт | |
| 22 | ШС10 | Подшипник ШС10 | |
| 23 | 941/17 | Подшипник 941/17 | |
| 24 | БолтМ6-6gх45.88.35.019 | Болт М6-6gх45.88.35.019 | |
| 25 | 64-82-40 | Вилка | |
| 26 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 27 | ГайкаМ6-7Н.6.019 | Гайка | |
| 28 | 64-82-41 | Проставка | |
| 29 | 700-28-2508 | Болт | |
| 30 | 50-26-742-01СП | Тяга | |
| 31 | 700-38-2525 | Пружина | |
| 32 | 700-40-7781 | Уплотнитель | |
| 33 | 64-82-191 | Опора | |
| 34 | 64-82-37 | Валик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
