Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Оборудование рыхлительное

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

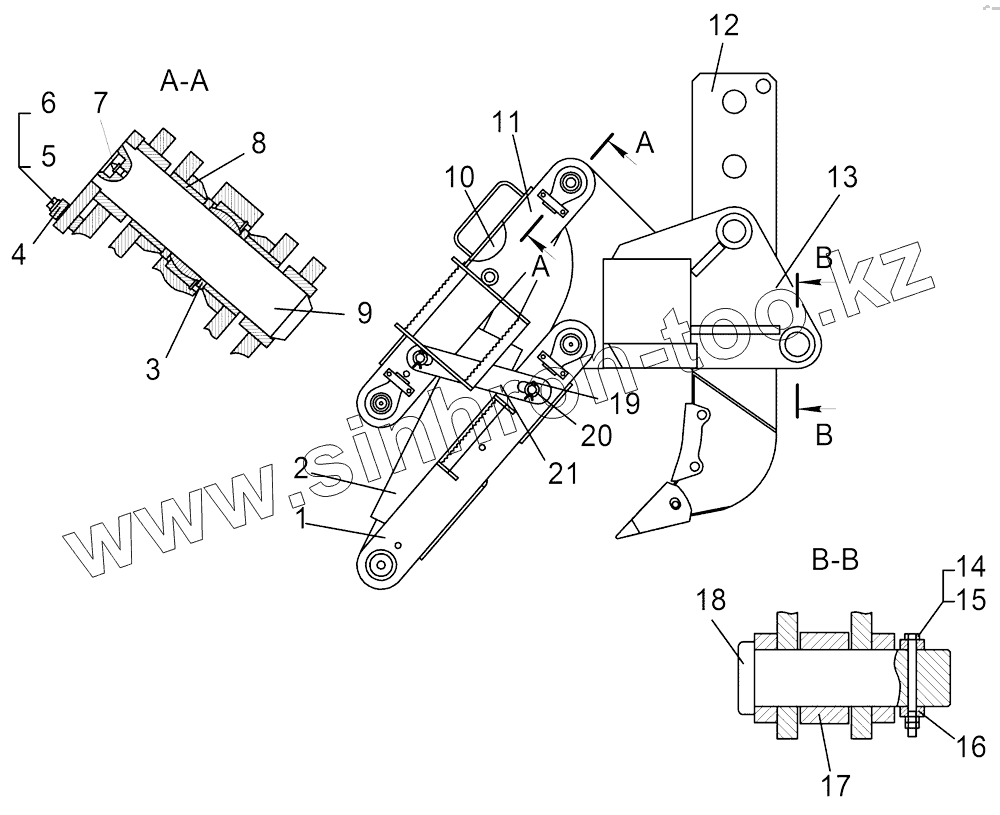

Позиция на иллюстрации	Заводской номер детали		Название детали
50-50-249-02СП	50-50-249-02СП		Оборудование рыхлительное
50-50-247-03СП	50-50-247-03СП		Оборудование рыхлительное
1	50-50-102-01СП		Тяга
2	50-50-220СП		Установка гидроцилиндров
3	50-50-302		Кольцо
4	50-50-11		Пластина
5	БолтМ10-6gх25.58.019		Болт
6	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
7	Масленка1.3.Ц6		Масленка
8	50-50-5-1		Втулка
8	50-50-5		Втулка
9	50-50-107СП		Ось
10	50-50-144-01СП		Тяга
11	50-50-143-01СП		Тяга
12	50-50-104СП		Зуб
13	50-50-105СП		Балка
14	БолтМ10-6gх120.58.019		Болт
15	ГайкаМ10.6.019		Гайка
16	50-50-170		Кольцо
17	50-50-42		Упор
18	50-50-169		Палец
19	Шплинт6,3х63.019		Шплинт
20	700-31-2081		Шайба
21	50-50-91		Стопор

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
