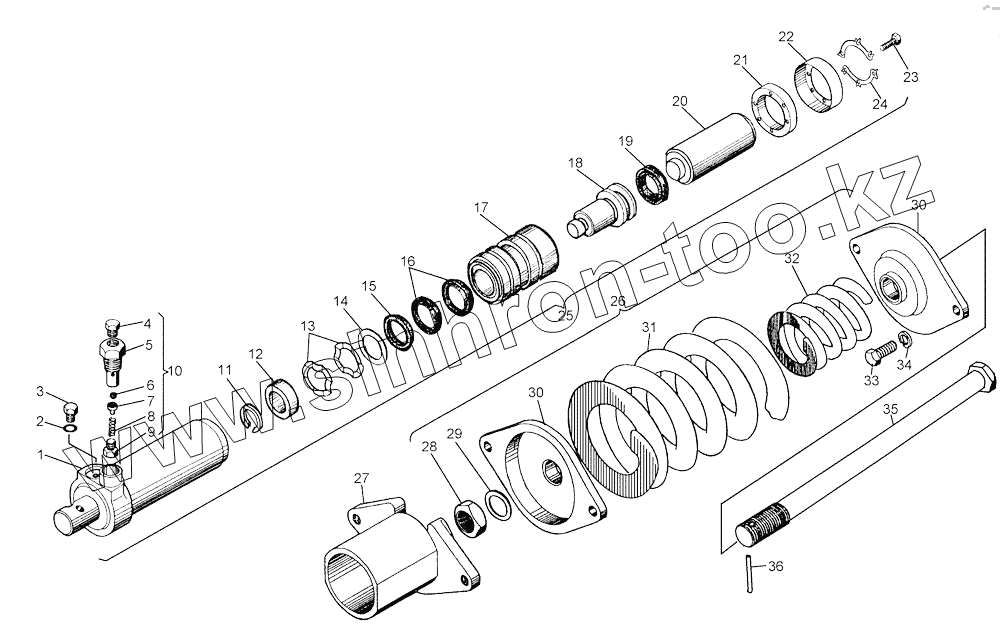

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Механизмы натяжения и сдавания

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	50-21-136СП		Цилиндр
2	014-018-25-2-5		Кольцо 014-018-25-2-5
3	700-37-2236		Пробка
4	50-21-166		Заглушка
5	50-21-164		Корпус
6	Б5-200		Шарик Б5-200
7	50-21-165		Толкатель
8	700-38-2591		Пружина
9	50-21-216		Заглушка
10	50-21-177СП		Клапан
11	700-58-2649		Кольцо
12	50-21-245		Проставка
13	700-58-2273		Кольцо
14	24-21-95		Прокладка
15	КО50х70-2		Кольцо
16	МанжетаМ50х70-2		Манжета М50х70-2
17	50-21-402		Втулка
18	50-21-419		Поршень
19	700-40-9035		Кольцо
20	50-21-404		Толкатель
21	35-21-40-01		Сальник
22	35-21-38		Крышка
23	БолтМ8-6gх35.88.35.019		Болт
24	700-31-2558		Шайба
25	50-21-420СП		Механизм натяжения
26	20-21-132СП		Механизм сдавания
27	24-21-150СП		Фланец
28	700-30-2275		Гайка
29	24-21-163		Прокладка
30	50-21-285		Фланец
31	38391		Пружина
32	700-38-2153		Пружина
33	БолтМ20х50.88.35.019		Болт
34	Шайба20.ОТ.65Г.09		Шайба 20.ОТ.65Г.09
35	50-21-55		Стержень
36	35-21-37		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
