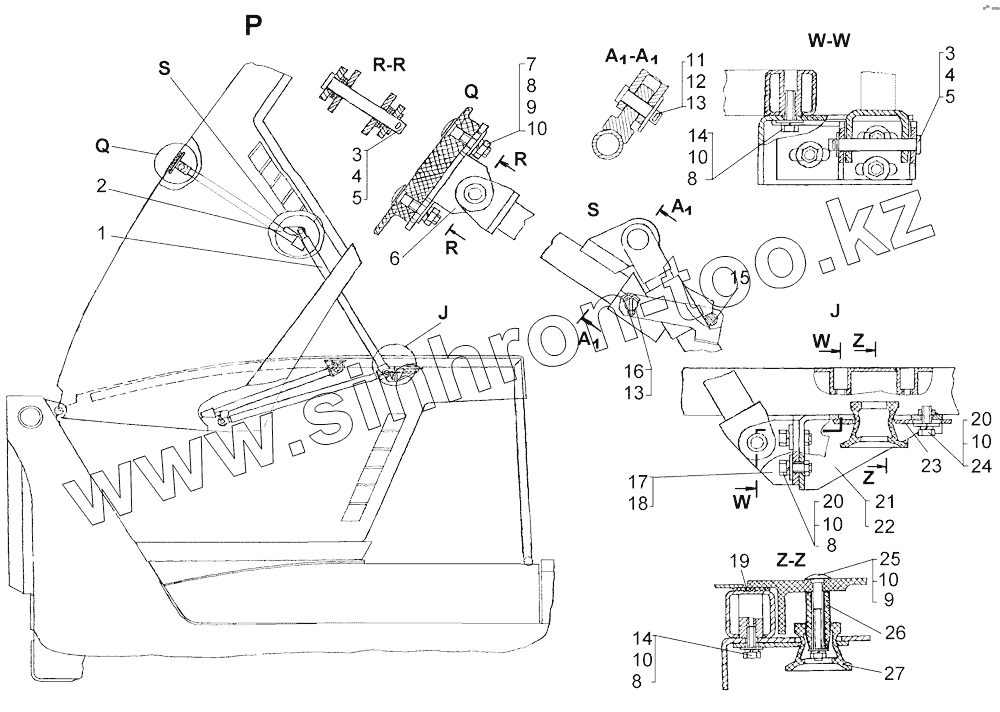

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Капот - продолжение
1
2
3
3
4
4
5
5
6
7
8
8
8
8
9
9
10
10
10
10
10
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-55-1СП | 114-55-1СП | Капот | |
| 1 | 114-55-110СП | Стойка | |
| 2 | 114-55-109СП | Стойка верхняя | |
| 3 | 700-47-96 | Валик | |
| 4 | 31308-1 | Шайба | |
| 5 | Шплинт2,5х25.019 | Шплинт 2,5х25.019 | |
| 6 | 114-55-111СП | Кронштейн | |
| 7 | БолтМ8х40-8,8 | Болт с полукруглой головкой М8х40-8,8 | |
| 8 | 31365-01 | Шайба | |
| 9 | ГайкаМ8-7Н.6.019 | Гайка | |
| 10 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 11 | 17317 | Палец | |
| 12 | 3135-1 | Шайба | |
| 13 | Шплинт3,2х20.019 | Шплинт 3,2х20.019 | |
| 14 | БолтМ8-6gх25.88.35.019 | Болт | |
| 15 | 114-55-114СП | Стопор | |
| 16 | 700-47-2155 | Ось | |
| 17 | 114-55-113СП | Кронштейн | |
| 18 | 114-55-113-01СП | Кронштейн | |
| 19 | 700-40-9750 | Прокладка | |
| 20 | БолтМ8-6gх20.88.35.019 | Болт | |
| 21 | 114-55-112СП | Кронштейн | |
| 22 | 114-55-112-01СП | Кронштейн | |
| 23 | 114-55-94 | Планка | |
| 24 | 31386 | Шайба | |
| 25 | БолтМ8х65-8,8 | Болт с полукруглой головкой М8х65-8,8 | |
| 26 | 114-55-86 | Втулка | |
| 27 | 46612 | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
