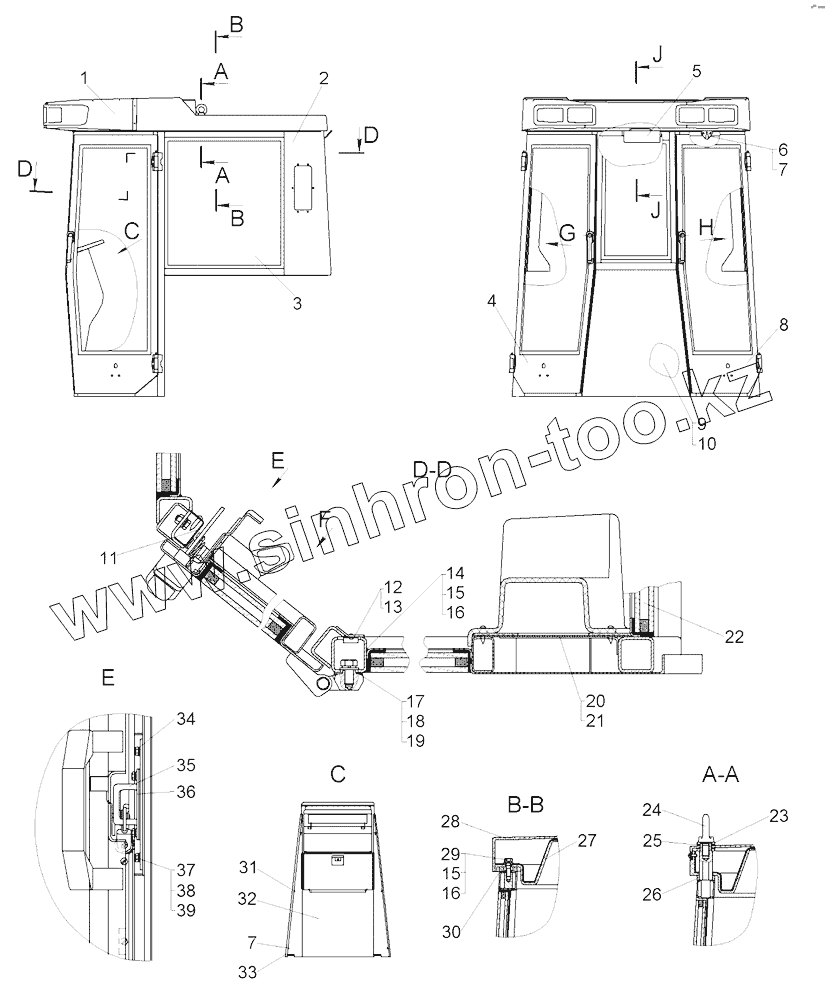

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Кабина
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-59-101СП | 114-59-101СП | Кабина | |
| 1 | 114-59-22 | Блок фар | |
| 2 | 114-59-102СП | Каркас | |
| 3 | 114-59-116СП | Стеклопакет СПО 5СБ/3-12-5СБ/3 720х680 | |
| 4 | 114-59-109-01СП | Дверь | |
| 5 | 114-59-24 | Крышка | |
| 6 | 700-42-2470 | Крючок (У) | |
| 7 | ВинтВ.М6-6gх16.58.019 | Винт В.М6-6gх16.58.019 | |
| 8 | 114-59-109СП | Дверь | |
| 9 | 700-40-9659 | Панель | |
| 10 | 700-40-9659-01 | Панель | |
| 11 | 114-59-65 | Планка | |
| 12 | 114-59-120СП | Заглушка | |
| 13 | 114-59-120-01СП | Заглушка | |
| 14 | БолтМ10-6gх20.58.019 | Болт | |
| 15 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 16 | 31308-1 | Шайба | |
| 17 | 114-59-64 | Прокладка | |
| 18 | 114-59-64-01 | Прокладка | |
| 19 | 114-59-64-02 | Прокладка | |
| 20 | 700-40-9786 | Прокладка | |
| 21 | 700-40-9787 | Прокладка | |
| 22 | 114-59-115СП | Стеклопакет СПО 5СБ/3-12-5СБ/3 700х1236 | |
| 23 | 700-31-2308 | Шайба | |
| 24 | 700-28-2224 | Рым-болт | |
| 25 | 700-40-9788-01 | Кольцо | |
| 26 | 700-40-9820 | Прокладка | |
| 27 | 114-59-20 | Крыша нижняя | |
| 28 | 114-59-21 | Крыша верхняя | |
| 29 | БолтМ10-6gх30.58.019 | Болт | |
| 30 | 700-40-9788 | Кольцо | |
| 31 | МТКZ08340 | Винт самонарезающий самосверлящий 4,2х19 | |
| 32 | 114-59-111СП | Панель приборов | |
| 33 | 700-40-7055-04 | Уплотнение | |
| 34 | 64-59-274СП | Планка | |
| 34 | 64-59-274СП | Планка | |
| 36 | 64-59-315 | Прокладка | |
| 37 | БолтМ6-6gх12.88.35.019 | Болт М6-6gх12.88.35.019 | |
| 38 | Шайба6Т.65Г.06 | Шайба 6Т.65Г.06 | |
| 39 | 31358-1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
