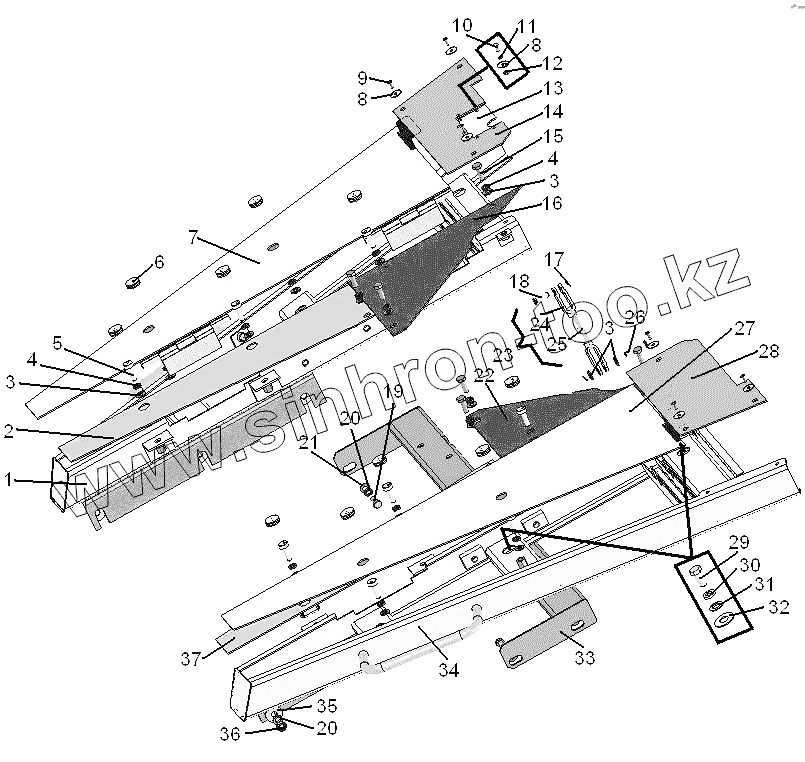

Позиция на иллюстрации	Заводской номер детали		Название детали
114-24-7СП	114-24-7СП		Инструментальные ящики
1	114-24-187-01СП		Ящик
2	114-24-191-01СП		Крышка
3	Шайба10.02.019		Шайба 10.02.019
4	Шайба10Т.65Г.09		Шайба 10Т.65Г.09
5	64-55-556		Болт
6	700-40-9305		Пробка
7	114-24-190-01СП		Крышка
8	31453		Шайба
9	Е3941ОП26		Винт специальный
10	ВинтВ.М6-6gх18.58.Ц9.ч		Винт В.М6-6gх18.58.Ц9.ч
11	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
12	ГайкаМ6-7Н.6.019		Гайка
13	700-40-9834		Пластина
14	114-24-214		Лист
15	БолтМ10-6gх30.58.019		Болт
16	114-24-192-01СП		Крышка
17	Шплинт2х16.019		Шплинт 2х16.019
18	700-47-2045		Ось
19	БолтМ12-6gх30.58.019		Болт
20	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
21	Шайба12х2.02		Шайба 12х2.02
22	114-24-192СП		Крышка
23	114-24-193СП		Упор
24	114-74-25		Вилка
25	114-24-210		Тяга
26	700-47-2132		Ось
27	114-24-190СП		Крышка
28	114-24-213		Лист
29	700-28-2621		Болт
30	Шайба16.ОТ.65Г.09		Шайба 16.ОТ.65Г.09
31	31342		Шайба
32	Шайба16х2,5.01		Шайба 16х2,5.01
33	114-24-189СП		Балка
34	114-24-187СП		Ящик
35	Шайба12.02.019		Шайба 12.02.019
36	ГайкаМ12-7Н.6.019		Гайка
37	114-24-191СП		Крышка
