Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Гидроцилиндр

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

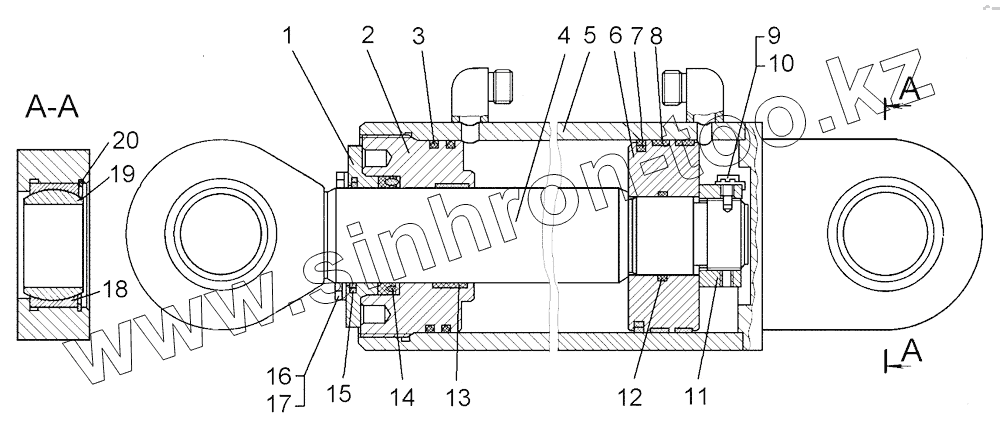

Позиция на иллюстрации	Заводской номер детали		Название детали
50-50-225СП	50-50-225СП		Гидроцилиндр
1	Е50-А-080-5		Грязесъемник Е50-А-080-5
2	Е32-080-4		Манжета Е32-080-4
3	700-40-7937		Кольцо
4	50-50-169СП		Корпус
5	50-50-233СП		Шток
6	700-40-7936		Кольцо
7	700-35-2164		Винт стопорный
8	Шайба2.12.01.05		Шайба
9	50-50-155		Гайка
10	Е21-160-15-4,0		Кольцо Е21-160-15-4,0
11	50-50-227		Поршень
12	Е13М-160-5		Уплотнение Е13М-160-5
13	Е22-080-30-3,0		Кольцо Е22-080-30-3,0
14	50-50-226		Крышка
15	50-50-228-01		Фланец
16	28579		Болт
17	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
