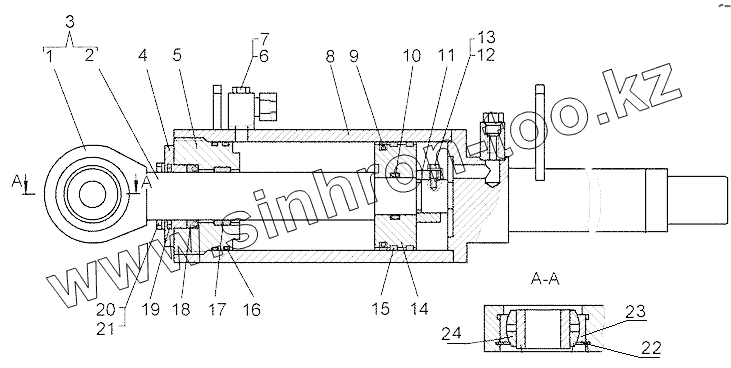

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Гидроцилиндр

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
50-50-226СП	50-50-226СП		Гидроцилиндр
1	50-50-151		Проушина
2	50-50-197		Шток
3	50-50-172		Шток
3	50-50-189СП		Шток
4	50-50-228-01		Фланец
5	50-50-226		Крышка
6	700-41-3543		Пробка
7	40911		Кольцо
8	50-50-188СП		Корпус
9	Е13М-160-5		Уплотнение Е13М-160-5
10	700-40-7936		Кольцо
11	50-50-155		Гайка
12	700-35-2164		Винт стопорный
13	Шайба2.12.01.05		Шайба
14	50-50-227		Поршень
15	Е21-160-15-4,0		Кольцо Е21-160-15-4,0
16	700-40-7937		Кольцо
17	Е22-080-30-3,0		Кольцо Е22-080-30-3,0
18	Е32-080-4		Манжета Е32-080-4
19	ГрязесъемникЕ50-А-080-5		Грязесъемник Е50-А-080-5
20	28579		Болт
21	Шайба12.ОТ.65Г.09Г		Шайба 12.ОТ.65Г.09 Г

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
