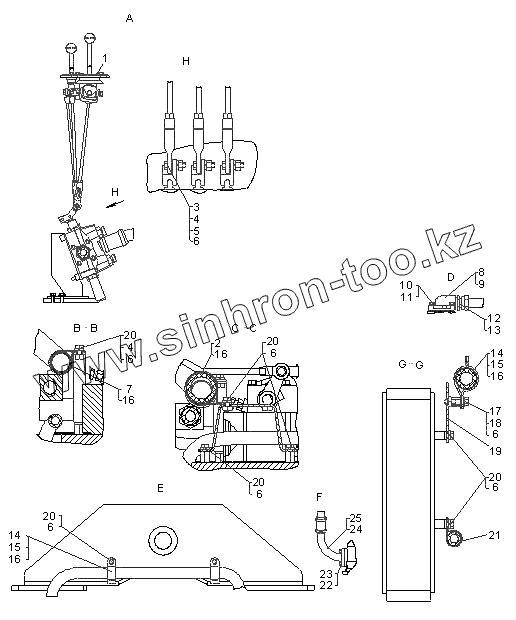

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Гидравлическая система навесного оборудования и управления-продолжение
1
2
3
4
4
5
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
16
16
16
17
18
19
20
20
20
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-26-2СП | 114-26-2СП | Гидравлическая система навесного оборудования | |
| 1 | 64-82-73-02СП | Управление распределителем | |
| 2 | 700-41-4196 | Хомут | |
| 3 | 700-28-2508 | Болт | |
| 4 | ГайкаМ10-7Н.6.019 | Гайка | |
| 5 | 31437 | Шайба | |
| 6 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 7 | 700-41-2985 | Хомут | |
| 8 | 50-26-129 | Муфта угловая | |
| 9 | 038-046-46-2-6 | Кольцо 038-046-46-2-6 | |
| 10 | 28556 | Болт | |
| 11 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 12 | 46764 | Кольцо | |
| 13 | 700-41-3269 | Штуцер | |
| 14 | 50-26-206 | Скоба и планка (составной хомут) | |
| 15 | 50-26-207 | Скоба и планка (составной хомут) | |
| 16 | 700-40-6827 | Прокладка | |
| 17 | 41832 | Втулка | |
| 18 | 114-26-123СП | Кронштейн | |
| 19 | БолтМ10-6gх40.58.019 | Болт | |
| 20 | БолтМ10-6gх20.58.019 | Болт | |
| 21 | 261115 | Хомут | |
| 22 | БолтМ8-6gх25.88.35.019 | Болт | |
| 23 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 24 | 64-56-152СП | Труба | |
| 25 | 700-40-7790 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
