Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Блок радиаторов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

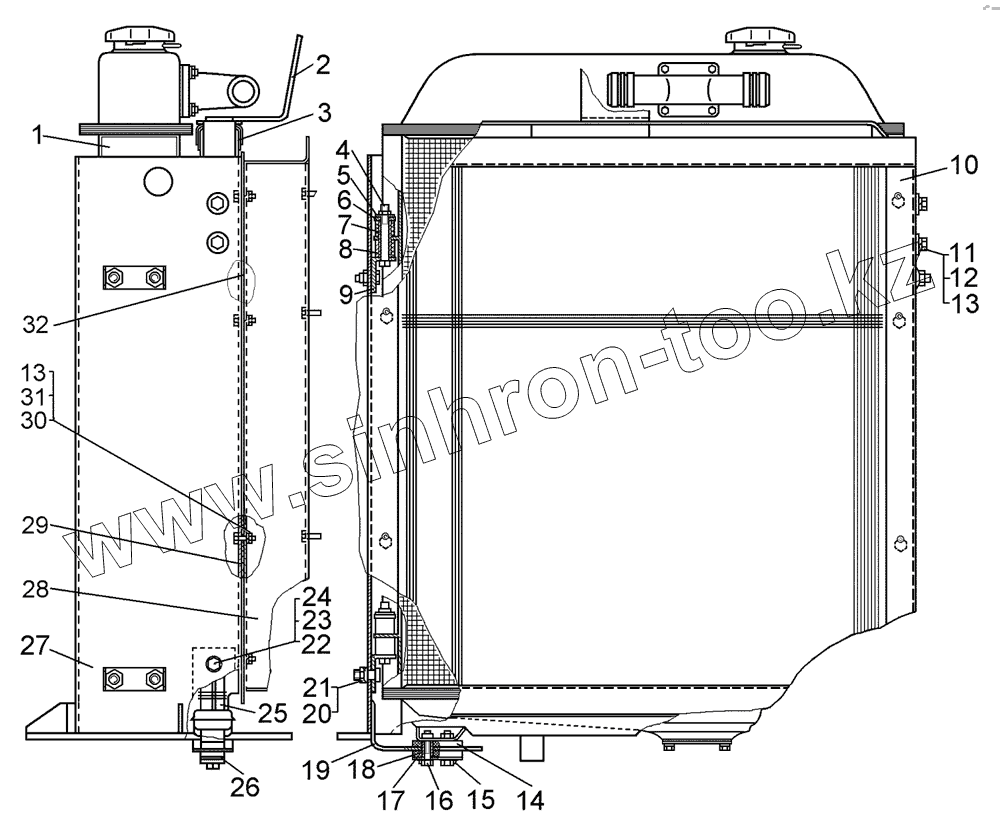

Позиция на иллюстрации	Заводской номер детали		Название детали
64-08-15СП	64-08-15СП		Блок радиаторов
1	64-08.320К.1301010-02		Радиатор 64-08.320К.1301010-02
1	64-08-343-01СП		Радиатор водяной
2	64-08-286СП		Крышка
3	700-40-8118-01		Уплотнение
4	ГайкаМ10		Гайка М10
5	21-08-86		Пластина
6	24-08-160		Планка
7	24-08-171		Втулка
8	700-40-4915-1		Амортизатор
9	24-08-174СП		Уголок
10	64-08-283СП		Боковина
11	БолтМ10-6gх30.58.019		Болт
12	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
13	3197		Шайба
14	700-40-9177		Амортизатор
15	64-08-381		Пластина стопорная
16	БолтМ10-6gх45.58.019		Болт
17	50-08-149		Накладка
18	18-26-538		Втулка
19	64-08-285СП		Опора
20	3011		Гайка
21	24-08-164		Пластина
22	БолтМ12-6gх30.58.019		Болт
23	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
24	3135-1		Шайба
25	БРТ10-1013010		Радиатор масляный
26	64-08-437		Опора
27	64-08-284СП		Боковина
28	64-08-348СП		Короб
29	700-40-9481		Уплотнение
30	ГайкаМ8-7Н.6.019		Гайка
31	Шайба8Т.65Г.019		Шайба 8Т.65Г.019
32	700-40-9588		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
