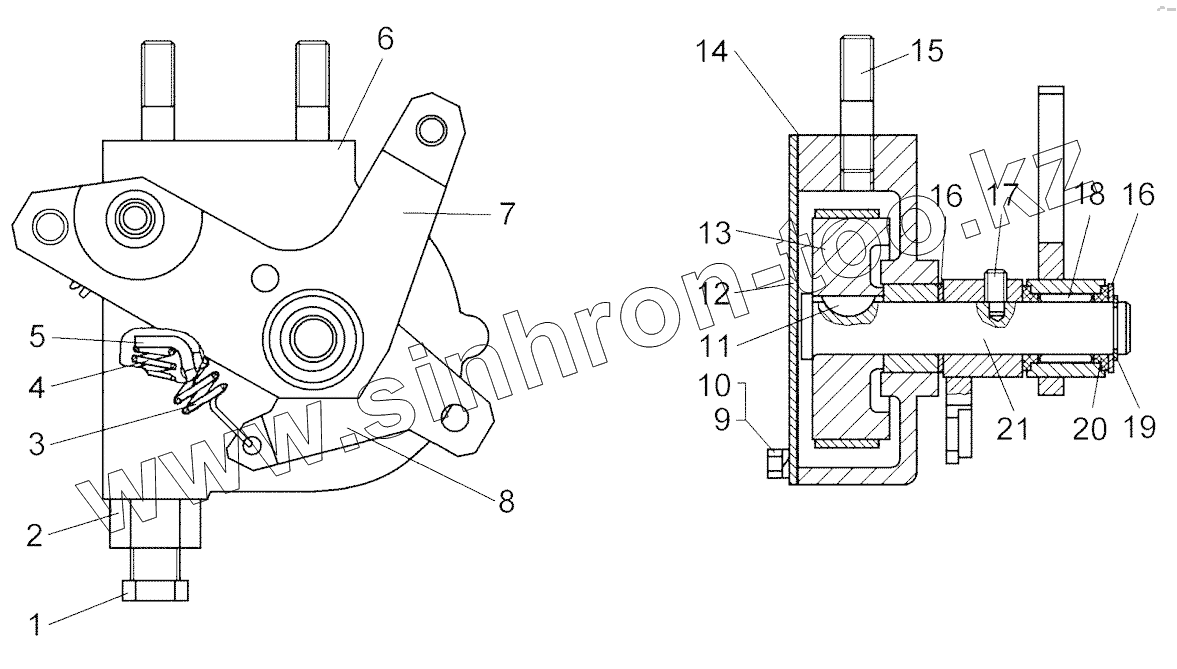

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11. Акселератор

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
114-74-100СП	114-74-100СП		Акселератор
1	700-35-2128		Винт
2	ГайкаМ20х1,5-7Н.6.019		Гайка М20х1,5-7Н.6.019
3	700-38-2967		Пружина
4	700-38-2578		Пружина
5	24-74-104СП		Лента тормозная
6	50-74-237СП		Тяга
7	114-74-3		Валик
8	114-74-101СП		Рычаг
9	БолтМ6-6gх14.88.35.019		Болт М6-6gх14.88.35.019
10	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
11	50-74-139		Крышка
12	Шпонка5х7,5		Шпонка 5х7,5
13	16-74-58		Барабан
14	700-40-7887		Прокладка
15	Шпилька2М12-3р/6gх35.66		Шпилька 2М12-3р/6gх35.66
16	3193-1		Шайба
17	ВинтМ8-8gх16.14.H.019		Винт М8-8gх16.14.H.019
18	942/20		Подшипник 942/20
19	700-58-2439		Кольцо
20	700-42-2503		Кольцо
21	114-74-103СП		Рычаг
